SE7旋回ドライブローテーター
SE7 旋回ドライブローテーターは、様々なアプリケーションにおいて効率的で信頼性の高い回転動作を実現する、コンパクトで高精度な装置です。その堅牢性と耐久性で知られ、高度なウォームギア技術を採用しており、優れたトルク伝達と保持力を発揮します。そのため、太陽追尾システム、衛星通信、産業オートメーションに最適です。
密閉ハウジングにより、SE7は厳しい環境下でも長期的な性能を保証する優れた環境保護性能を備えています。その汎用性の高い設計により、水平および垂直の両方の取り付けが可能で、幅広い設置要件に対応します。さらに、SE7の精密な設計はバックラッシュを最小限に抑え、位置精度を向上させるため、高精度と安定性が要求されるアプリケーションで好まれています。
全体として、SE7 旋回ドライブローテーターは、その信頼性、汎用性、精度で際立っており、現代の機械および電気機械システムにおける不可欠なコンポーネントです。

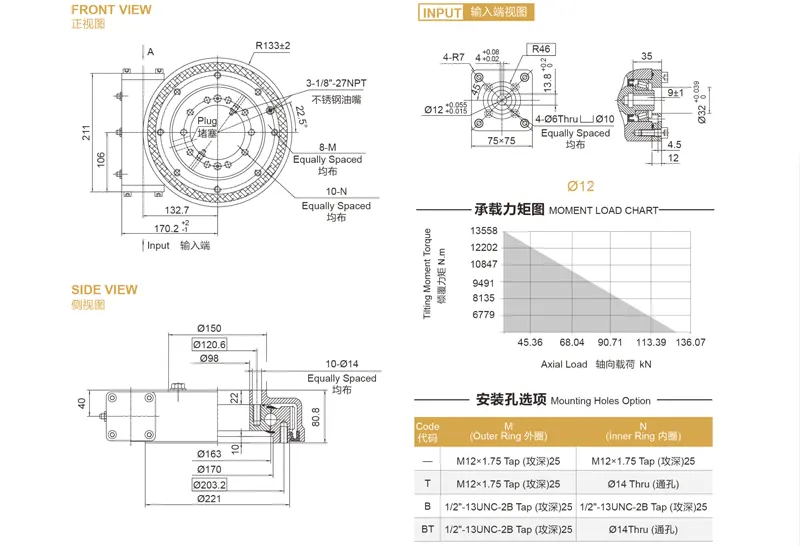

| モデル | 出力トルク | 転倒モーメント トルク | 保持トルク | ギア比 | 追跡精度 | 重量 |
| SE7 | 1000 N.m | 13500 N.m | 10400 N.m | 73:1 | 0.2° | 21kg |
| SE7 | 738 lbf.ft | 9957 lbf.ft | 7671 lbf.ft | 73:1 | 0.2° | 21kg |
は以下に最初に掲載されました ローテーターは、通常は重量用途で機器の回転動作を可能にするギア機構の一種です。旋回リング、ギア、ハウジング、場合によってはモーターやその他の駆動システムで構成されます。以下に、その構成部品と用途を詳しく説明します。
構成部品
- 旋回リング（ベアリング）：回転動作を可能にする主要コンポーネントです。軸方向、半径方向、モーメント荷重を同時に処理できます。
- ギア：旋回リングと噛み合い、回転を促進します。ギアは設計により、ウォームギアまたは平歯車のいずれかになります。
- ハウジング：コンポーネントを密閉し、構造的支持を提供します。
- モーター/駆動システム：回転を動力供給します。用途に応じて、電動、油圧、または手動が可能です。
用途
- 太陽追尾システム：太陽パネルを回転させて太陽を追跡し、エネルギー吸収を最大化するために使用されます。
- 風力タービン：ヨー機構を促進し、タービンを風向に回転させます。
- 建設機械：クレーンや掘削機でブームやアームの回転を精密に制御するために使用されます。
- 衛星アンテナ：衛星の正確な位置決めと追跡を可能にします。
- 産業機械：制御された回転動作を必要とする様々な機械で使用されます。
利点
- 高負荷容量：堅牢な設計により、大きな荷重を処理できます。
- 精度：回転動作を正確に制御します。
- 汎用性：幅広いアプリケーションに適しています。
- 耐久性：厳しい環境条件や連続使用に耐えるように作られています。
種類
- ウォームギア旋回ドライブ：バックドライブを防止する自己ロック機能で知られています。
- 平歯車旋回ドライブ：より高い効率と低摩擦が要求される用途に一般的に使用されます。
選定基準
- 負荷容量：旋回ドライブがアプリケーションの最大荷重に対応できることを確認してください。
- 回転速度：運用に必要な速度を満たすモデルを選択してください。
- 環境：動作環境（温度、環境への露出など）を考慮し、その条件に耐えるように設計されたドライブを選択してください。
- 精度：アプリケーションに必要な精度レベルをドライブが提供することを確認してください。
具体的な要件がある場合や特定のアプリケーションについてのサポートが必要な場合は、お気軽にお問い合わせください！
