Engrenage à vis sans fin d'entraînement d'orientation SE9

L'engrenage à vis sans fin d'entraînement d'orientation SE9 est un composant critique utilisé dans des applications nécessitant un mouvement de rotation avec un couple élevé et une précision. Il se compose généralement d'une vis sans fin et d'une couronne d'orientation, permettant un mouvement de rotation fluide et contrôlé. Le modèle SE9 est conçu pour des applications de moyenne à lourde charge, offrant une solution robuste et fiable pour des industries telles que les systèmes de suivi solaire, les grues et les éoliennes. Le mécanisme à vis sans fin garantit un rapport de réduction élevé, offrant une multiplication de couple excellente et un contrôle de mouvement précis. Son boîtier fermé protège les composants internes des éléments environnementaux, améliorant la durabilité et réduisant les besoins de maintenance. Avec la capacité de supporter à la fois des charges radiales et axiales, l'engrenage à vis sans fin d'entraînement d'orientation SE9 est un choix polyvalent et efficace pour diverses applications industrielles et d'ingénierie.

Catégorie: Entraînement d'orientation Tag: engrenage à vis sans fin d'entraînement d'orientation

Description

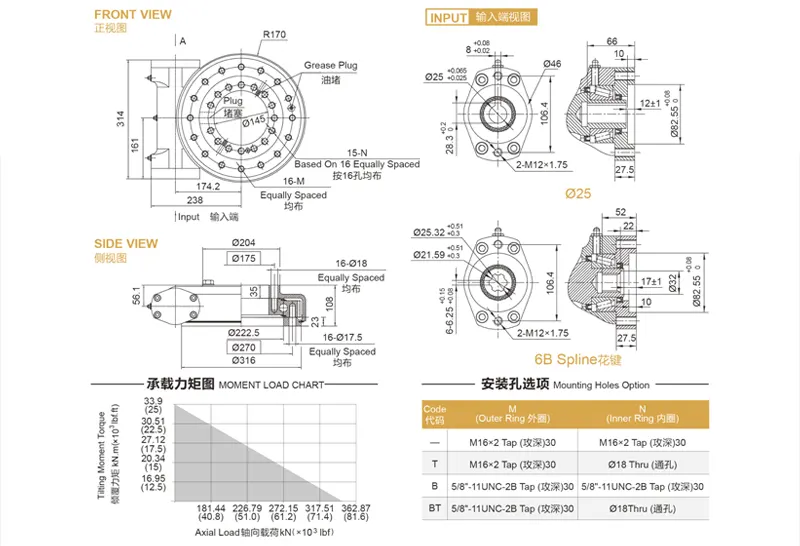

Modèle	Couple de sortie	Moment de basculement Couple	Couple de maintien	Rapport de réduction	Suivi Précision	Poids
SE9	6.5 KN.m	33.9 KN.m	38.7 KN.m	61:1	0.17°	49kg
SE9	4794 lbf.ft	25×10³ lbf.ft	29×10³ lbf.ft	61:1	0.17°	49kg

A entraînement d'orientation avec un engrenage à vis sans fin est un mécanisme compact et puissant utilisé pour obtenir un mouvement de rotation dans diverses applications. Voici un aperçu :

Couronne d'orientation :

Définition : Une couronne d'orientation est un dispositif composé d'un engrenage à vis sans fin, d'une roue dentée et d'autres composants permettant un mouvement de rotation.
Composants : Comprend généralement un boîtier, un roulement d'orientation, un arbre à vis sans fin, un engrenage, et parfois un moteur électrique ou hydraulique.
Fonction : Elle convertit un mouvement axial en mouvement radial, permettant la rotation de charges lourdes avec précision.

Engrenage à vis sans fin :

Définition : Un engrenage à vis sans fin est un agencement d'engrenages composé d'une vis sans fin (qui est un engrenage en forme de vis) et d'une roue à vis sans fin (similaire à un engrenage droit).
Mécanisme : La vis sans fin s'engrène avec la roue à vis sans fin, entraînant la rotation de la roue. Cette configuration offre un rapport de réduction élevé et peut supporter des couples importants.

Avantages :

Auto-verrouillage : La conception peut empêcher le retour en arrière de l'engrenage, améliorant ainsi la sécurité.
Conception compacte : Adaptée aux applications où l'espace est limité.
Fonctionnement fluide : Offre un fonctionnement silencieux et fluide par rapport à d'autres types d'engrenages.

Applications :

Équipement de construction : Grues, excavatrices et plates-formes aériennes.
Énergie renouvelable : Trackers solaires et éoliennes.
Machines industrielles : Robotique, convoyeurs et systèmes de manutention.
Militaire : Systèmes d'armes et antennes radar.

Avantages des couronnes d'orientation avec engrenages à vis sans fin :

Capacité de charge élevée : Peut supporter efficacement les charges axiales et radiales.
Précision et contrôle : Offre un positionnement précis et un contrôle du mouvement.
Durabilité : Conçue pour résister aux environnements difficiles et à une utilisation intensive.
Polyvalence : Peut être personnalisée pour diverses applications et exigences opérationnelles.
