Engranaje de tornillo sinfín de accionamiento giratorio SE9

El engranaje de tornillo sinfín SE9 para corona giratoria es un componente crítico utilizado en aplicaciones que requieren movimiento rotatorio con alto par y precisión. Generalmente consiste en un tornillo sinfín y una corona de orientación, permitiendo un movimiento rotatorio suave y controlado. El modelo SE9 está diseñado para aplicaciones de servicio medio a pesado, ofreciendo una solución robusta y confiable para industrias como sistemas de seguimiento solar, grúas y turbinas eólicas. El mecanismo de tornillo sinfín asegura una alta relación de reducción de engranajes, proporcionando una excelente multiplicación de par y control de movimiento preciso. Su carcasa cerrada protege los componentes internos de los elementos ambientales, mejorando la durabilidad y reduciendo los requisitos de mantenimiento. Con la capacidad de manejar cargas radiales y axiales, el engranaje de tornillo sinfín SE9 es una opción versátil y eficiente para diversas aplicaciones industriales y de ingeniería.

Categoría: Accionamiento de giro Etiqueta: engranaje de tornillo sinfín de accionamiento giratorio

Descripción

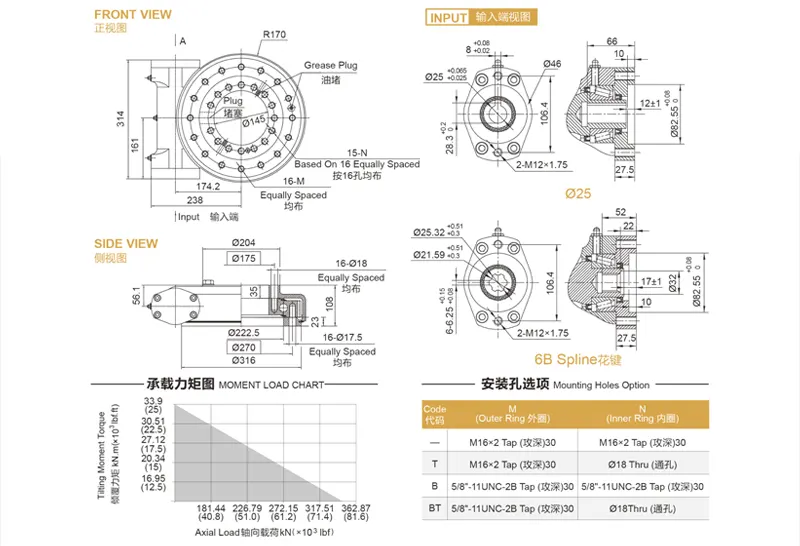

Modelo	Par de salida	Momento de inclinación Par	Par de retención	Relación de transmisión	Precisión de seguimiento	Peso
SE9	6.5 KN.m	33.9 KN.m	38.7 KN.m	61:1	0.17°	49kg
SE9	4794 lbf.ft	25×10³ lbf.ft	29×10³ lbf.ft	61:1	0.17°	49kg

A accionamiento de giro con un engranaje helicoidal es un mecanismo compacto y potente utilizado para lograr movimiento rotatorio en diversas aplicaciones. Aquí hay una descripción general:

Accionamiento de giro:

Definición: Un accionamiento de giro es un dispositivo que consta de un engranaje helicoidal, una rueda dentada y otros componentes que permiten el movimiento rotatorio.
Componentes: Generalmente incluye una carcasa, un rodamiento de giro, un eje de tornillo sin fin, un engranaje y, a veces, un motor eléctrico o hidráulico.
Función: Convierte el movimiento axial en movimiento radial, permitiendo la rotación de cargas pesadas con precisión.

Engranaje helicoidal:

Definición: Un engranaje helicoidal es una disposición de engranajes que consiste en un tornillo sin fin (que es un engranaje en forma de tornillo) y una rueda helicoidal (similar a un engranaje recto).
Mecanismo: El tornillo sin fin engrana con la rueda helicoidal, haciendo que la rueda gire. Esta configuración proporciona una alta relación de reducción y puede manejar grandes cargas de torque.

Ventajas:

Autoblocante: El diseño puede evitar que el engranaje retroceda, mejorando la seguridad.
Diseño compacto: Adecuado para aplicaciones donde el espacio es limitado.
Funcionamiento suave: Proporciona un funcionamiento suave y silencioso en comparación con otros tipos de engranajes.

Aplicaciones:

Equipos de construcción: Grúas, excavadoras y plataformas elevadoras.
Energía renovable: Seguidores solares y turbinas eólicas.
Maquinaria industrial: Robótica, transportadores y sistemas de manipulación de materiales.
Militar: Sistemas de armas y antenas de radar.

Ventajas de los accionamientos de giro con engranajes helicoidales:

Alta capacidad de carga: Puede manejar cargas axiales y radiales de manera efectiva.
Precisión y control: Ofrece un control preciso de posicionamiento y movimiento.
Durabilidad: Diseñado para soportar entornos adversos y uso intensivo.
Versatilidad: Se puede personalizar para diversas aplicaciones y requisitos operativos.
