Thiết kế con lăn chéo có độ chính xác cao

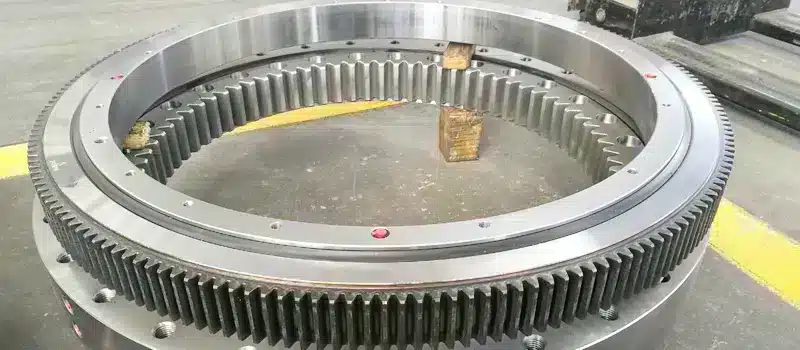

Cái Ổ bi xoay con lăn chéo một dãy ZZ cung cấp sự ổn định và độ chính xác vượt trội. Các con lăn hình trụ được bố trí theo góc 90° theo kiểu chéo tăng độ cứng và cho phép ổ đỡ xử lý tải trọng dọc trục, hướng kính và mô men nghiêng cùng lúc . Điều này làm cho nó phù hợp cho máy xúc, cần cẩu, giàn khoan và nền tảng làm việc trên cao nơi yêu cầu độ xoay chính xác và khả năng chịu tải là rất quan trọng.

			Kích thước			Cố định Lỗ						Kích thước kết cấu					Bánh răng dữ liệu		Ngoài dữ liệu bánh răng		Trong dữ liệu bánh răng
Mã		Đường cong	D (mm)	d (mm)	H (mm)	D 1 (mm)	D 2 (mm)	d n1 d n2 (mm)	d m1 d m2 (mm)	L (mm)	n	n 1	D 3 (mm)	d 1 (mm)	H 1 (mm)	h (mm)	b (mm)	m (mm)	d a (mm)	z	d a (mm)	z
11.25.500		1	602	398	75	566	434	18	M16	32	20	4	498	502	65	10	60	5 6	629 628.8	123 102	367 368.4	74 62
11.25.560		2	662	458	75	626	494	18	M16	32	20	4	558	562	65	10	60	5 6	689 688.8	135 112	427 428.4	86 72
11.25.630		3	732	528	75	696	564	18	M16	32	24	4	628	632	65	10	60	6 8	772.8 774.4	126 94	494.4 491.2	83 62
11.25.710		4	812	608	75	776	644	18	M16	32	24	4	708	712	65	10	60	6 8	850.8 854.4	139 104	572.4 571.2	96 72
11.28.800		5	922	678	82	878	722	22	M20	40	30	6	798	802	72	10	65	8 10	966.4 968	118 94	635.2 634	80 64
11.28.900		6	1022	778	82	978	822	22	M20	40	30	6	898	902	72	10	65	8 10	1062.4 1068	130 104	739.2 734	93 74
11.28.1000		7	1122	878	82	1078	922	22	M20	40	36	6	998	1002	72	10	65	10 12	1188 1185.6	116 96	824 820.8	83 69
11.28.1120		8	1242	998	82	1198	1042	22	M20	40	36	6	1118	1122	72	10	65	10 12	1298 1305.6	127 106	944 940.8	95 79
11.32.1250		9	1390	1110	91	1337	1163	26	M24	48	40	5	1248	1252	81	10	75	12 14	1449.6 1453.2	118 101	1048.8 1041.6	88 75
11.32.1400		10	1540	1260	91	1487	1313	26	M24	48	40	5	1398	1402	81	10	75	12 14	1605.6 1607.2	131 112	1192.8 1195.6	100 86
11.32.1600		11	1740	1460	91	1687	1513	26	M24	48	45	5	1598	1602	81	10	75	14 16	1817.2 1820.8	127 111	1391.6 1382.4	100 87
11.32.1800		12	1940	1660	91	1887	1713	26	M24	48	45	5	1798	1802	81	10	75	14 16	2013.2 2012.8	141 123	1573.6 1574.4	113 99
11.40.2000		13	2178	1825	112	2110	1891	33	M30	60	48	8	1997	2003	100	12	90	16 18	2268.8 2264.4	139 123	1734.4 1735.2	109 97
11.40.2240		14	2418	2065	112	2350	2131	33	M30	60	48	8	2237	2243	100	12	90	16 18	2492.8 2498.4	153 136	1990.4 1987.2	125 111
11.40.2500		15	2678	2325	112	2610	2391	33	M30	60	56	8	2497	2503	100	12	90	18 20	2768.4 2776	151 136	2239.2 2228	125 112
11.40.2800		16	2978	2625	112	2910	2691	33	M30	60	56	8	2797	2803	100	12	90	18 20	3074.4 3076	168 151	2527.2 2528	141 127
11.50.3150		17	3376	2922	134	3286	3014	45	M42	84	56	8	3147	3153	122	12	110	20 22	3476 3471.6	171 155	2828 2824.8	142 129
11.50.3550		18	3776	3322	134	3686	3414	45	M42	84	56	8	3547	3553	122	12	110	20 22	3876 3889.6	191 174	3228 3220.8	162 147
11.50.4000		19	4226	3772	134	4136	3864	45	M42	84	60	10	3997	4003	122	12	110	22 25	4329.6 4345	194 171	3660.8 3660	167 147
11.50.4500		20	4726	4272	134	4636	4364	45	M42	84	60	10	4497	4503	122	12	110	22 25	4835.6 4845	217 191	4166.8 4160	190 167

Nhỏ gọn và mạnh mẽ

Thiết kế nhỏ gọn phù hợp với không gian chật hẹp mà không hy sinh độ bền. Độ cứng cao giảm biến dạng dưới tải nặng hoặc va đập đột ngột. Máy móc như cần cẩu xe tải, máy đào hầm và máy xúc xây dựng hoạt động hiệu quả hơn nhờ hiệu suất ổn định của ổ đỡ.

Vật liệu bền và gia công tiên tiến

ZZ sản xuất ổ đỡ con lăn chéo này từ thép hợp kim cao cấp . Thông qua rèn, tôi và mài chính xác , ổ đỡ đạt được tuổi thọ mỏi dài và khả năng chống mài mòn tuyệt vời. Hình dạng rãnh lăn được tối ưu hóa đảm bảo phân bố tải đều, giảm điểm ứng suất và kéo dài tuổi thọ.

Niêm phong và bảo trì

Ổ đỡ có các hệ thống niêm phong chất lượng cao để chặn bụi, bùn và độ ẩm. Các kênh bôi trơn tích hợp giúp bảo trì dễ dàng và nhanh chóng. Chuyển động quay trơn tru tiếp tục trong chu kỳ dài, giảm thời gian ngừng hoạt động. Độ tin cậy này làm cho ổ đỡ quay ZZ lý tưởng cho hoạt động liên tục trong thiết bị xây dựng, khai thác mỏ, đào hầm và cảng .

Ứng dụng rộng rãi

Cái ổ đỡ con lăn chéo hỗ trợ máy xúc, cần cẩu, nền tảng trên không, máy đào hầm và thiết bị xử lý cảng . Nó cũng phù hợp với hệ thống quay và nghiêng tuabin gió , nơi độ chính xác và độ ổn định là rất quan trọng. Các kỹ sư tin tưởng vào vòng bi để mang lại khả năng xoay chính xác, định vị nhất quán và độ bền lâu dài.

Độ tin cậy của thương hiệu ZZ

Vòng bi xoay ZZ đáp ứng các tiêu chuẩn chất lượng quốc tế . Kiểm soát chất lượng nghiêm ngặt và hàng thập kỷ kinh nghiệm sản xuất đảm bảo hiệu suất ổn định. Khách hàng trên toàn thế giới tin tưởng vào vòng bi xoay con lăn chéo một dãy ZZ cho tuổi thọ cao, độ chính xác và chi phí bảo trì thấp trong các ứng dụng máy móc hạng nặng.

Tóm tắt

Cái Ổ bi xoay con lăn chéo một dãy ZZ kết hợp độ chính xác, độ bền và thiết kế nhỏ gọn . Bố trí con lăn chéo hỗ trợ nhiều loại tải trọng, trong khi vật liệu chất lượng cao, hệ thống làm kín và bảo trì dễ dàng đảm bảo hiệu suất lâu dài. Nó cung cấp một giải pháp đáng tin cậy cho máy xúc, cần cẩu, giàn khoan, máy đào hầm và hệ thống năng lượng gió .
