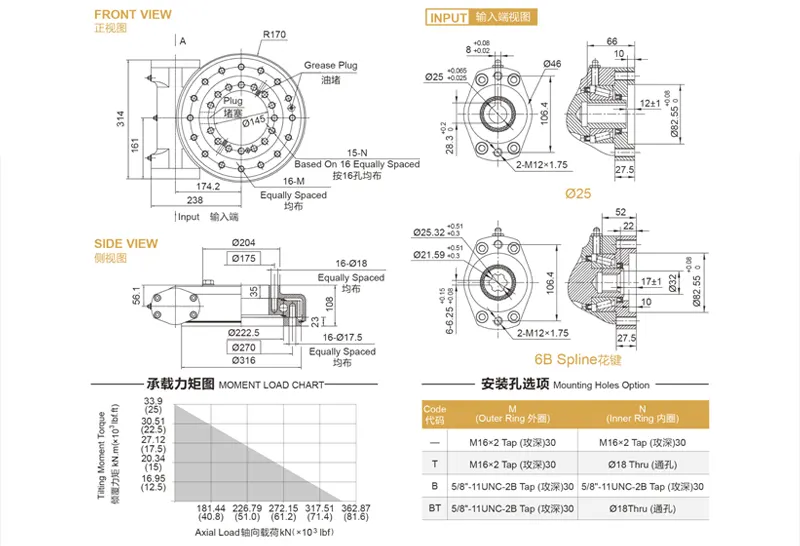

Червячная передача поворотного редуктора SE9
Червячная передача поворотного редуктора SE9 является критически важным компонентом, используемым в приложениях, требующих вращательного движения с высоким крутящим моментом и точностью. Обычно он состоит из червячной передачи и опорно-поворотного круга, что обеспечивает плавное и контролируемое вращательное движение. Модель SE9 разработана для средних и тяжелых условий эксплуатации, предлагая надежное и долговечное решение для таких отраслей, как системы слежения за солнцем, краны и ветряные турбины. Червячный механизм обеспечивает высокое передаточное число, отличное увеличение крутящего момента и точное управление движением. Его герметичный корпус защищает внутренние компоненты от воздействия окружающей среды, повышая долговечность и снижая требования к обслуживанию. Благодаря способности выдерживать как радиальные, так и осевые нагрузки, червячная передача поворотного редуктора SE9 является универсальным и эффективным выбором для различных промышленных и инженерных приложений.
| Модель | Выходной крутящий момент | Опрокидывающий момент Крутящий момент | Удерживающий крутящий момент | Передаточное число | Слежение Точность | Вес |
| SE9 | 6,5 кН·м | 33,9 кН·м | 38,7 кН·м | 61:1 | 0.17° | 49kg |
| SE9 | 4794 lbf·ft | 25×10³ lbf·ft | 29×10³ lbf·ft | 61:1 | 0.17° | 49kg |
A поворотный редуктор с червячной передачей представляет собой компактный и мощный механизм, используемый для обеспечения вращательного движения в различных применениях. Вот обзор:
Поворотный редуктор:
- Определение: Поворотный редуктор — это устройство, состоящее из червячной передачи, зубчатого колеса и других компонентов, обеспечивающих вращательное движение.
- Компоненты: Обычно включает корпус, опорно-поворотное устройство, червячный вал, шестерню, а иногда — электрический или гидравлический двигатель.
- Функция: Преобразует осевое движение в радиальное, позволяя вращать тяжелые грузы с высокой точностью.
Червячная передача:
- Определение: Червячная передача — это зубчатая передача, состоящая из червяка (шестерни в виде винта) и червячного колеса (похожего на прямозубую шестерню).
- Механизм: Червяк зацепляется с червячным колесом, заставляя колесо вращаться. Такая конструкция обеспечивает высокое передаточное отношение и способность выдерживать большие крутящие моменты.
Преимущества:
- Самоблокировка: Конструкция предотвращает обратный ход передачи, повышая безопасность.
- Компактность: Подходит для применений с ограниченным пространством.
- Плавность работы: Обеспечивает плавное и бесшумное вращение по сравнению с другими типами передач.
Применения:
- Строительная техника: Краны, экскаваторы, подъемные платформы.
- Возобновляемая энергия: Солнечные трекеры и ветряные турбины.
- Промышленное оборудование: Робототехника, конвейеры, системы обработки материалов.
- Военная техника: Системы вооружения и антенны радаров.
Преимущества поворотных редукторов с червячной передачей:
- Высокая грузоподъемность: Эффективно воспринимают как осевые, так и радиальные нагрузки.
- Точность и управление: Обеспечивают точное позиционирование и контроль движений.
- Долговечность: Сконструированы для работы в суровых условиях и при интенсивном использовании.
- Универсальность: Могут быть адаптированы для различных применений и эксплуатационных требований.
