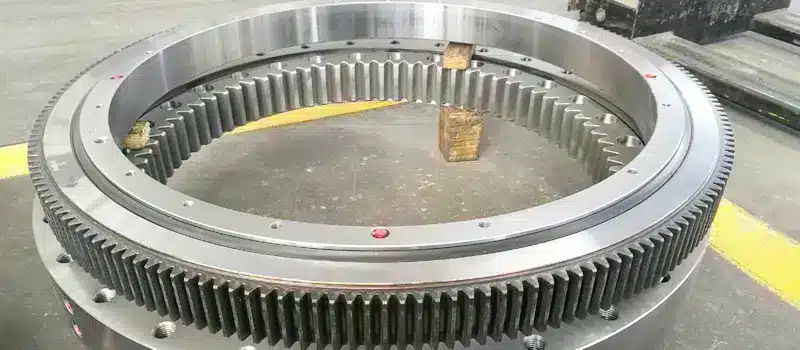

高精度クロスローラ設計

その ZZ単列クロスローラー旋回軸受 は、卓越した安定性と精度を提供します。その 円筒ローラをクロスパターンで90°に配置 することで剛性が高まり、ベアリングが アキシアル荷重、ラジアル荷重、および傾斜モーメント荷重を同時に処理 できます。これにより、 ショベル、クレーン、掘削リグ、高所作業プラットフォーム など、正確な回転と耐荷重性が重要な用途に適しています。

			寸法			固定穴						ZZ複列旋回ベアリングは、高強度合金鋼構造、高度な熱処理、精密研削レースウェイを特徴としています。複列設計により荷重がより均等に分散され、摩耗が低減され、寿命が延長されます。オプションのギア歯構成により、油圧または電動駆動システムとのシームレスな統合が可能です。					ギアデータ		外歯ギアデータ		内歯ギアデータ
コード		外歯データ	D (mm)	d (mm)	H (mm)	D 1 (mm)	D 2 (mm)	d n1 d n2 (mm)	d m1 d m2 (mm)	L (mm)	n	n 1	D 3 (mm)	d 1 (mm)	H 1 (mm)	h (mm)	b (mm)	m (mm)	d a (mm)	z	d a (mm)	z
11.25.500		1	602	398	75	566	434	18	M16	32	20	4	498	502	65	10	60	5 6	629 628.8	123 102	367 368.4	74 62
11.25.560		2	662	458	75	626	494	18	M16	32	20	4	558	562	65	10	60	5 6	689 688.8	135 112	427 428.4	86 72
11.25.630		3	732	528	75	696	564	18	M16	32	24	4	628	632	65	10	60	6 8	772.8 774.4	126 94	494.4 491.2	83 62
11.25.710		4	812	608	75	776	644	18	M16	32	24	4	708	712	65	10	60	6 8	850.8 854.4	139 104	572.4 571.2	96 72
11.28.800		5	922	678	82	878	722	22	M20	40	30	6	798	802	72	10	65	8 10	966.4 968	118 94	635.2 634	80 64
11.28.900		6	1022	778	82	978	822	22	M20	40	30	6	898	902	72	10	65	8 10	1062.4 1068	130 104	739.2 734	93 74
11.28.1000		7	1122	878	82	1078	922	22	M20	40	36	6	998	1002	72	10	65	10 12	1188 1185.6	116 96	824 820.8	83 69
11.28.1120		8	1242	998	82	1198	1042	22	M20	40	36	6	1118	1122	72	10	65	10 12	1298 1305.6	127 106	944 940.8	95 79
11.32.1250		9	1390	1110	91	1337	1163	26	M24	48	40	5	1248	1252	81	10	75	12 14	1449.6 1453.2	118 101	1048.8 1041.6	88 75
11.32.1400		10	1540	1260	91	1487	1313	26	M24	48	40	5	1398	1402	81	10	75	12 14	1605.6 1607.2	131 112	1192.8 1195.6	100 86
11.32.1600		11	1740	1460	91	1687	1513	26	M24	48	45	5	1598	1602	81	10	75	14 16	1817.2 1820.8	127 111	1391.6 1382.4	100 87
11.32.1800		12	1940	1660	91	1887	1713	26	M24	48	45	5	1798	1802	81	10	75	14 16	2013.2 2012.8	141 123	1573.6 1574.4	113 99
11.40.2000		13	2178	1825	112	2110	1891	33	M30	60	48	8	1997	2003	100	12	90	16 18	2268.8 2264.4	139 123	1734.4 1735.2	109 97
11.40.2240		14	2418	2065	112	2350	2131	33	M30	60	48	8	2237	2243	100	12	90	16 18	2492.8 2498.4	153 136	1990.4 1987.2	125 111
11.40.2500		15	2678	2325	112	2610	2391	33	M30	60	56	8	2497	2503	100	12	90	18 20	2768.4 2776	151 136	2239.2 2228	125 112
11.40.2800		16	2978	2625	112	2910	2691	33	M30	60	56	8	2797	2803	100	12	90	18 20	3074.4 3076	168 151	2527.2 2528	141 127
11.50.3150		17	3376	2922	134	3286	3014	45	M42	84	56	8	3147	3153	122	12	110	20 22	3476 3471.6	171 155	2828 2824.8	142 129
11.50.3550		18	3776	3322	134	3686	3414	45	M42	84	56	8	3547	3553	122	12	110	20 22	3876 3889.6	191 174	3228 3220.8	162 147
11.50.4000		19	4226	3772	134	4136	3864	45	M42	84	60	10	3997	4003	122	12	110	22 25	4329.6 4345	194 171	3660.8 3660	167 147
11.50.4500		20	4726	4272	134	4636	4364	45	M42	84	60	10	4497	4503	122	12	110	22 25	4835.6 4845	217 191	4166.8 4160	190 167

コンパクトで丈夫

コンパクトな設計は、強度を損なうことなく狭いスペースに収まります。高剛性により、重荷重や急激な衝撃下での変形を低減します。 トラッククレーン、シールドトンネル掘削機、建設用ショベル などの機械は、ベアリングの安定した性能により、より効率的に動作します。

耐久性のある材料と高度な加工

ZZはこのクロスローラベアリングを プレミアム合金鋼 から製造しています。 鍛造、焼入れ、精密研削 を経て、ベアリングは長い疲労寿命と優れた耐摩耗性を実現しています。最適化された軌道面形状により、荷重が均等に分散され、応力集中が低減され、寿命が延長されます。

シーリングとメンテナンス

ベアリングは 高品質のシーリングシステム を採用し、ほこり、泥、湿気を遮断します。統合された潤滑チャンネルにより、メンテナンスが簡単かつ迅速に行えます。長期間にわたってスムーズな回転が続き、ダウンタイムを削減します。この信頼性により、 ZZ旋回ベアリング は、 建設、鉱業、トンネル掘削、港湾設備 .

での連続運転に最適です。

その 幅広い用途 クロスローラベアリング は、 ショベル、クレーン、高所作業プラットフォーム、シールドトンネル掘削機、港湾荷役設備 をサポートします。また、 風力タービンのヨー・ピッチシステム

にも適しています。

精度と安定性が重要な用途において、エンジニアはこのベアリングを信頼して正確な回転、一貫した位置決め、長期耐久性を実現します。 ZZブランドの信頼性 ZZ旋回ベアリングは 国際品質基準を満たしています 。厳格な品質管理と数十年にわたる製造経験により、一貫した性能を保証します。世界中の顧客は ZZ単列クロスローラ旋回ベアリング を信頼して

重機用途における長寿命、精度、メンテナンスコスト削減

その ZZ単列クロスローラー旋回軸受 を実現しています。 まとめ は、 精度、耐久性、コンパクト設計 .
