Conception de rouleaux croisés de haute précision

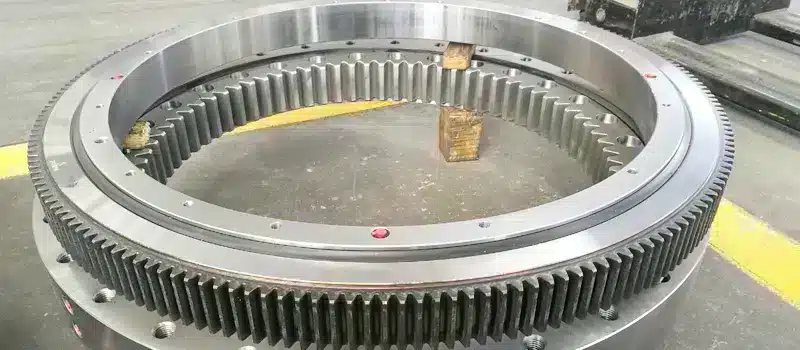

La Roulement d'orientation à rouleaux croisés à une rangée ZZ offre une stabilité et une précision exceptionnelles. Ses rouleaux cylindriques disposés à 90° en croix augmentent la rigidité et permettent au roulement de supporter simultanément les charges axiales, radiales et de moment de basculement . Cela le rend adapté aux excavatrices, grues, appareils de forage et plates-formes de travail aériennes où une rotation précise et une capacité de charge sont essentielles.

			Dimensions			Trous de fixation						Dimensions de la structure					Données de l'engrenage		Données de l'engrenage externe		Données de l'engrenage interne
Code		Curva	D (mm)	d (mm)	H (mm)	D 1 (mm)	D 2 (mm)	d n1 d n2 (mm)	d m1 d m2 (mm)	L (mm)	n	n 1	D 3 (mm)	d 1 (mm)	H 1 (mm)	h (mm)	b (mm)	m (mm)	d a (mm)	z	d a (mm)	z
11.25.500		1	602	398	75	566	434	18	M16	32	20	4	498	502	65	10	60	5 6	629 628.8	123 102	367 368.4	74 62
11.25.560		2	662	458	75	626	494	18	M16	32	20	4	558	562	65	10	60	5 6	689 688.8	135 112	427 428.4	86 72
11.25.630		3	732	528	75	696	564	18	M16	32	24	4	628	632	65	10	60	6 8	772.8 774.4	126 94	494.4 491.2	83 62
11.25.710		4	812	608	75	776	644	18	M16	32	24	4	708	712	65	10	60	6 8	850.8 854.4	139 104	572.4 571.2	96 72
11.28.800		5	922	678	82	878	722	22	M20	40	30	6	798	802	72	10	65	8 10	966.4 968	118 94	635.2 634	80 64
11.28.900		6	1022	778	82	978	822	22	M20	40	30	6	898	902	72	10	65	8 10	1062.4 1068	130 104	739.2 734	93 74
11.28.1000		7	1122	878	82	1078	922	22	M20	40	36	6	998	1002	72	10	65	10 12	1188 1185.6	116 96	824 820.8	83 69
11.28.1120		8	1242	998	82	1198	1042	22	M20	40	36	6	1118	1122	72	10	65	10 12	1298 1305.6	127 106	944 940.8	95 79
11.32.1250		9	1390	1110	91	1337	1163	26	M24	48	40	5	1248	1252	81	10	75	12 14	1449.6 1453.2	118 101	1048.8 1041.6	88 75
11.32.1400		10	1540	1260	91	1487	1313	26	M24	48	40	5	1398	1402	81	10	75	12 14	1605.6 1607.2	131 112	1192.8 1195.6	100 86
11.32.1600		11	1740	1460	91	1687	1513	26	M24	48	45	5	1598	1602	81	10	75	14 16	1817.2 1820.8	127 111	1391.6 1382.4	100 87
11.32.1800		12	1940	1660	91	1887	1713	26	M24	48	45	5	1798	1802	81	10	75	14 16	2013.2 2012.8	141 123	1573.6 1574.4	113 99
11.40.2000		13	2178	1825	112	2110	1891	33	M30	60	48	8	1997	2003	100	12	90	16 18	2268.8 2264.4	139 123	1734.4 1735.2	109 97
11.40.2240		14	2418	2065	112	2350	2131	33	M30	60	48	8	2237	2243	100	12	90	16 18	2492.8 2498.4	153 136	1990.4 1987.2	125 111
11.40.2500		15	2678	2325	112	2610	2391	33	M30	60	56	8	2497	2503	100	12	90	18 20	2768.4 2776	151 136	2239.2 2228	125 112
11.40.2800		16	2978	2625	112	2910	2691	33	M30	60	56	8	2797	2803	100	12	90	18 20	3074.4 3076	168 151	2527.2 2528	141 127
11.50.3150		17	3376	2922	134	3286	3014	45	M42	84	56	8	3147	3153	122	12	110	20 22	3476 3471.6	171 155	2828 2824.8	142 129
11.50.3550		18	3776	3322	134	3686	3414	45	M42	84	56	8	3547	3553	122	12	110	20 22	3876 3889.6	191 174	3228 3220.8	162 147
11.50.4000		19	4226	3772	134	4136	3864	45	M42	84	60	10	3997	4003	122	12	110	22 25	4329.6 4345	194 171	3660.8 3660	167 147
11.50.4500		20	4726	4272	134	4636	4364	45	M42	84	60	10	4497	4503	122	12	110	22 25	4835.6 4845	217 191	4166.8 4160	190 167

Compact et résistant

La conception compacte s'adapte aux espaces restreints sans sacrifier la résistance. Une rigidité élevée réduit la déformation sous des charges lourdes ou des chocs soudains. Des machines telles que grues de camion, tunneliers et excavatrices de construction fonctionnent plus efficacement grâce aux performances stables du roulement.

Matériaux durables et usinage avancé

ZZ fabrique ce roulement à rouleaux croisés en acier allié de qualité supérieure . Grâce au forgeage, à la trempe et à la rectification de précision , le roulement bénéficie d'une longue durée de vie en fatigue et d'une excellente résistance à l'usure. Une géométrie de chemin de roulement optimisée assure une répartition uniforme des charges, réduisant les points de contrainte et prolongeant la durée de vie.

Étanchéité et entretien

Le roulement est doté de systèmes d'étanchéité de haute qualité pour bloquer la poussière, la boue et l'humidité. Des canaux de lubrification intégrés facilitent et accélèrent l'entretien. Une rotation fluide se poursuit sur de longs cycles, réduisant les temps d'arrêt. Cette fiabilité fait du roulement d'orientation ZZ idéal pour un fonctionnement continu dans les équipements de construction, d'exploitation minière, de creusement de tunnels et de ports .

Larges applications

La le roulement à rouleaux croisés supporte les excavatrices, grues, plates-formes aériennes, tunneliers et équipements de manutention portuaire . Il convient également aux systèmes d'orientation et de tangage des éoliennes , où la précision et la stabilité sont cruciales. Les ingénieurs font confiance au roulement pour fournir une rotation précise, un positionnement cohérent et une durabilité à long terme.

Fiabilité de la marque ZZ

Les couronnes d'orientation ZZ répondent aux normes de qualité internationales . Un contrôle qualité strict et des décennies d'expérience en fabrication garantissent des performances constantes. Les clients du monde entier comptent sur les couronnes d'orientation à rouleaux croisés à une rangée ZZ pour une longue durée de vie, la précision et des coûts de maintenance réduits dans les applications d'engins lourds.

Résumé

La Roulement d'orientation à rouleaux croisés à une rangée ZZ combine précision, durabilité et conception compacte . Sa disposition à rouleaux croisés supporte plusieurs types de charges, tandis que des matériaux de haute qualité, des systèmes d'étanchéité et une maintenance facile garantissent des performances à long terme. Il offre une solution fiable pour les excavatrices, les grues, les foreuses, les tunneliers et les systèmes d'énergie éolienne .
