طراحی غلتک متقاطع با دقت بالا

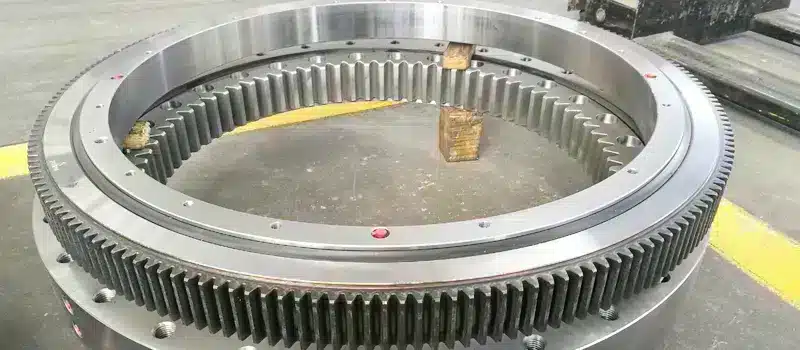

این بلبرینگ چرخشی با غلتک‌های متقاطع تک ردیفه ZZ ثبات و دقت استثنایی فراهم می‌کند. غلتک‌های استوانه‌ای در زاویه ۹۰ درجه به صورت ضربدری سفتی را افزایش می‌دهد و به یاتاقان امکان تحمل بارهای محوری، شعاعی و لنگر کج شدگی را به طور همزمان می‌دهد . این باعث می‌شود برای بیل‌های مکانیکی، جرثقیل‌ها، دکل‌های حفاری و سکوهای کار هوایی که در آن چرخش دقیق و ظرفیت تحمل بار حیاتی است، مناسب باشد.

			ابعاد			سوراخ‌های نصب						ZZ					داده‌های چرخ‌دنده		داده‌های چرخ‌دنده خارجی		داده‌های چرخ‌دنده داخلی
کد		طراحی‌های آب‌بندی شده در برابر گرد و غبار، گل و آب محافظت می‌کنند، در حالی که روان‌کاری داخلی عملکرد نرم با حداقل نگهداری را تضمین می‌کند. ساختار مقاوم حتی تحت بارهای ضربه‌ای رایج در ماشین‌آلات معدن، ساخت‌وساز یا بندر، پایداری را حفظ می‌کند.	D (mm)	d (mm)	H (mm)	D 1 (mm)	D 2 (mm)	d n1 d n2 (mm)	d m1 d m2 (mm)	L (mm)	n	n 1	D 3 (mm)	d 1 (mm)	H 1 (mm)	h (mm)	b (mm)	m (mm)	d a (mm)	z	d a (mm)	z
11.25.500		1	602	398	75	566	434	18	M16	32	20	4	498	502	65	10	60	5 6	629 628.8	123 102	367 368.4	74 62
11.25.560		2	662	458	75	626	494	18	M16	32	20	4	558	562	65	10	60	5 6	689 688.8	135 112	427 428.4	86 72
11.25.630		3	732	528	75	696	564	18	M16	32	24	4	628	632	65	10	60	6 8	772.8 774.4	126 94	494.4 491.2	83 62
11.25.710		4	812	608	75	776	644	18	M16	32	24	4	708	712	65	10	60	6 8	850.8 854.4	139 104	572.4 571.2	96 72
11.28.800		5	922	678	82	878	722	22	M20	40	30	6	798	802	72	10	65	8 10	966.4 968	118 94	635.2 634	80 64
11.28.900		6	1022	778	82	978	822	22	M20	40	30	6	898	902	72	10	65	8 10	1062.4 1068	130 104	739.2 734	93 74
11.28.1000		7	1122	878	82	1078	922	22	M20	40	36	6	998	1002	72	10	65	10 12	1188 1185.6	116 96	824 820.8	83 69
11.28.1120		8	1242	998	82	1198	1042	22	M20	40	36	6	1118	1122	72	10	65	10 12	1298 1305.6	127 106	944 940.8	95 79
11.32.1250		9	1390	1110	91	1337	1163	26	M24	48	40	5	1248	1252	81	10	75	12 14	1449.6 1453.2	118 101	1048.8 1041.6	88 75
11.32.1400		10	1540	1260	91	1487	1313	26	M24	48	40	5	1398	1402	81	10	75	12 14	1605.6 1607.2	131 112	1192.8 1195.6	100 86
11.32.1600		11	1740	1460	91	1687	1513	26	M24	48	45	5	1598	1602	81	10	75	14 16	1817.2 1820.8	127 111	1391.6 1382.4	100 87
11.32.1800		12	1940	1660	91	1887	1713	26	M24	48	45	5	1798	1802	81	10	75	14 16	2013.2 2012.8	141 123	1573.6 1574.4	113 99
11.40.2000		13	2178	1825	112	2110	1891	33	M30	60	48	8	1997	2003	100	12	90	16 18	2268.8 2264.4	139 123	1734.4 1735.2	109 97
11.40.2240		14	2418	2065	112	2350	2131	33	M30	60	48	8	2237	2243	100	12	90	16 18	2492.8 2498.4	153 136	1990.4 1987.2	125 111
11.40.2500		15	2678	2325	112	2610	2391	33	M30	60	56	8	2497	2503	100	12	90	18 20	2768.4 2776	151 136	2239.2 2228	125 112
11.40.2800		16	2978	2625	112	2910	2691	33	M30	60	56	8	2797	2803	100	12	90	18 20	3074.4 3076	168 151	2527.2 2528	141 127
11.50.3150		17	3376	2922	134	3286	3014	45	M42	84	56	8	3147	3153	122	12	110	20 22	3476 3471.6	171 155	2828 2824.8	142 129
11.50.3550		18	3776	3322	134	3686	3414	45	M42	84	56	8	3547	3553	122	12	110	20 22	3876 3889.6	191 174	3228 3220.8	162 147
11.50.4000		19	4226	3772	134	4136	3864	45	M42	84	60	10	3997	4003	122	12	110	22 25	4329.6 4345	194 171	3660.8 3660	167 147
11.50.4500		20	4726	4272	134	4636	4364	45	M42	84	60	10	4497	4503	122	12	110	22 25	4835.6 4845	217 191	4166.8 4160	190 167

فشرده و مستحکم

طراحی فشرده در فضاهای تنگ بدون کاهش استحکام جای می‌گیرد. سفتی بالا تغییر شکل را تحت بارهای سنگین یا ضربه‌های ناگهانی کاهش می‌دهد. ماشین‌آلاتی مانند جرثقیل‌های کامیونی، ماشین‌های حفاری تونل و بیل‌های ساختمانی به دلیل عملکرد پایدار یاتاقان با کارایی بیشتری کار می‌کنند.

مواد بادوام و پردازش پیشرفته

شرکت ZZ این یاتاقان غلتک متقاطع را از فولاد آلیاژی ممتاز تولید می‌کند. از طریق آهنگری، کوئنچینگ و سنگ‌زنی دقیق یاتاقان به عمر خستگی طولانی و مقاومت عالی در برابر سایش دست می‌یابد. هندسه بهینه مسیر غلتش توزیع یکنواخت بار را تضمین کرده، نقاط تنش را کاهش و عمر مفید را افزایش می‌دهد.

آب‌بندی و نگهداری

یاتاقان دارای سیستم‌های آب‌بندی با کیفیت بالا برای جلوگیری از گرد و غبار، گل و رطوبت است. کانال‌های روانکاری یکپارچه نگهداری را آسان و سریع می‌کند. چرخش صاف در چرخه‌های طولانی ادامه یافته و زمان توقف را کاهش می‌دهد. این قابلیت اطمینان یاتاقان چرخشی ZZ را برای عملکرد مداوم در ساخت‌وساز، معدن، حفاری تونل و تجهیزات بندری .

ایده‌آل می‌کند.

این کاربردهای گسترده یاتاقان غلتک متقاطع پشتیبانی می‌کند بیل‌های مکانیکی، جرثقیل‌ها، سکوهای هوایی، ماشین‌های حفاری تونل و تجهیزات حمل‌ونقل بندری . همچنین برای سیستم‌های چرخش و پیچش توربین‌های بادی

مناسب است.

, جایی که دقت و پایداری حیاتی است. مهندسان به یاتاقان اعتماد دارند تا چرخش دقیق، موقعیت‌یابی ثابت و دوام طولانی‌مدت را ارائه دهد. قابلیت اطمینان برند ZZ یاتاقان‌های چرخشی ZZ مطابق با استانداردهای کیفیت بین‌المللی . کنترل کیفیت سختگیرانه و دهه‌ها تجربه تولید، عملکرد ثابت را تضمین می‌کند. مشتریان در سراسر جهان به یاتاقان‌های چرخشی غلتکی ضربدری تک ردیف ZZ برای

عمر طولانی، دقت و کاهش هزینه‌های نگهداری

این بلبرینگ چرخشی با غلتک‌های متقاطع تک ردیفه ZZ در کاربردهای ماشین‌آلات سنگین اعتماد دارند. خلاصه ترکیب دقت، دوام و طراحی فشرده .
