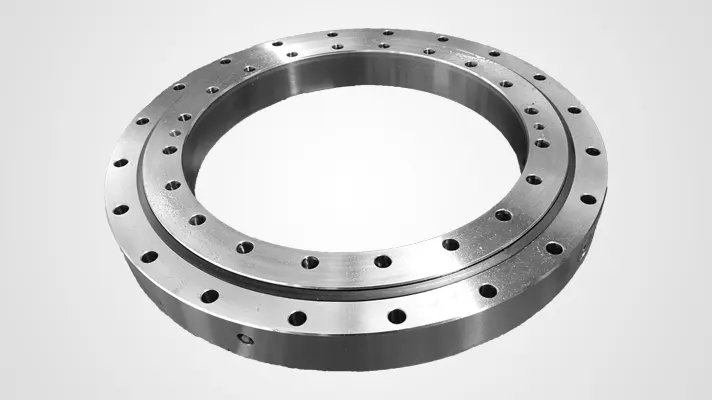

بلبرینگ چرخشی با دنده خارجی ، بلبرینگ چرخشی سری والیبال تکی ZZ دارای مقطع مستطیلی است که رایج‌ترین نوع در زندگی روزمره است و دارای ویژگی‌های پایداری بالا و مقرون‌به‌صرفه بودن است. این بلبرینگ‌های چرخشی سری والیبال تکی که به‌طور گسترده در ماشین‌آلات ساختمانی، ماشین‌آلات عمرانی، ماشین‌آلات کشتی و سایر زمینه‌ها استفاده می‌شوند، راه‌حل‌های متنوعی برای کاربردهای متوسط تا سنگین ارائه می‌دهند.

• ویژگی‌های طراحی

پیکربندی داخلی شامل یک مقطع مستطیلی با مسیرهای قوسی گوتیک شیاردار عمیق و حداکثر تعداد ساچمه است. این منجر به طراحی چهار نقطه تماس می‌شود که قابلیت‌های عالی در بارهای لنگر، محوری و شعاعی فراهم می‌کند. در طول سال‌ها، ما تمام داده‌های حلقه‌های چرخشی خود را برای تطابق با عمر سرویس و قابلیت اطمینان مورد نیاز مشتریان که مسائل اصلی در این کاربردها هستند، بهینه‌سازی کرده‌ایم.

• در دسترس بودن

ZZ دارای ده‌ها مدل از بلبرینگ‌های چرخشی سری والیبال تکی در انبار است که با انواع مختلف آهنگری خام مطابقت دارد. تعداد دنده‌های منطبق زیاد است.

• کاربرد

بلبرینگ‌های چرخشی ردیف ساچمه تکی ZZ راه‌حل‌های متنوعی برای کاربردهای متوسط تا سنگین ارائه می‌دهند، از جمله:

1. جرثقیل
2. بالابر هوایی
3. بیل مکانیکی
4. دیریک
5. جرثقیل برجی
6. جرثقیل
7. میز گردان صنعتی

No.		حلقه ابعاد				ابعاد سوراخ نصب									دنده پارامتر						N.W kg
						عبوری				رزوه
		D	dn	H	h	Du	Dn	φ	n	Du	Dn	d1	T	n	z	m	d	da	L	X
		mm				mm				mm						mm
QW.400.16 QW.400.16A		480	318	60	10	448	352	15	12	448	352	M14	40	12	143   125	3.5     4	500.5 500	504   504	44	0.5	45     46
QW.450.16 QW.450.16A		530	368	60	10	498	402	15	12	498	402	M14	40	12	157   138	3.5      4	549.5 552	553   556	44	0.5	51     52
QW.500.16 QW.500.16A		580	418	60	10	548	452	15	14	548	452	M14	40	14	150   121	4       5	600   605	604   610	44	0.5	58     58
QW.560.16 QW.560.16A		640	478	60	10	608	512	15	14	608	512	M14	40	14	165   133	4       5	660   665	664   670	44	0.5	65     66
QW.560.20 QW.560.20A		654	464	70	10	618	502	17	14	618	502	M16	30	14	169   136	4       5	676   680	680   685	50	0.5	78     79
QW.630.20 QW.630.20A		724	534	70	10	688	572	17	16	688	572	M16	30	16	186   150	4       5	744   750	748   755	50	0.5	86     88
QW.710.20 QW.710.20A		804	614	70	10	768	652	17	18	768	652	M16	30	18	166   139	5       6	830   834	835   840	50	0.5	99    101
QW.800.20 QW.800.20A		894	704	70	10	858	742	17	20	858	742	M16	30	20	154   116	6       8	924   928	930   936	50	0.5	114   114
QW.800.25 QW.800.25A		904	692	78	10	864	736	22	18	864	736	M20	36	18	156   118	6       8	936    944	942   952	58	0.5	143   147
QW.900.25 QW.900.25A		1004	792	78	10	964	836	22	20	964	836	M20	36	20	130   105	8      10	1040 1050	1048 1060	58	0.5	162   168
QW.1000.25 QW.1000.25A		1104	892	78	10	1064	936	22	24	1064	936	M20	36	24	143   115	8      10	1144 1150	1152 1160	58	-0.5	182   185
QW.1000.32 QW.1000.32A		1120	876	90	10	1074	926	24	24	1074	926	M22	40	24	144   116	8      10	1152 1160	1160 1170	70	-0.5	227   232
QW.1120.32 QW.1120.32A		1240	996	90	10	1194	1046	24	28	1194	1046	M22	40	28	129   108	10     12	1290 1296	1300 1308	70	-0.5	272   275
QW.1250.32 QW.1250.32A		1370	1126	90	10	1324	1176	24	32	1324	1176	M22	40	32	142   119	10     12	1420 1428	1430 1440	70	-0.5	302   309
QW.1400.32 QW.1400.32A		1520	1276	90	10	1474	1326	24	36	1474	1326	M22	40	36	131   113	12     14	1572 1582	1584 1596	70	-0.5	337   347
QW.1250.40 QW.1250.40A		1390	1108	102	12	1336	1164	26	32	1474	1164	M24	45	32	144   120	10     12	1440 1440	1450 1452	80	-0.5	396   392
QW.1400.40 QW.1400.40A		1540	1258	102	12	1486	1314	26	36	1486	1314	M24	45	36	133   114	12     14	1596 1596	1608 1610	80	-0.5	448   443
QW.1600.40 QW.1600.40A		1740	1458	102	12	1686	1514	26	40	1686	1514	M24	45	40	150   129	12     14	1800 1806	1812 1820	80	-0.5	528   534
QW.1800.40 QW.1800.40A		1940	1658	102	12	1886	1714	26	44	1886	1714	M24	45	44	143   126	14     16	2002 2016	2016 2032	80	-0.5	583   607
QW.1600.50 QW.1600.50A		1762	1434	124	12	1704	1496	30	40	1704	1496	M27	50	40	151    130	12     14	1812 1820	1824 1834	100	-0.5	714    727
QW.1800.50 QW.1800.50A		1964	1634	124	12	1904	1696	30	44	1904	1696	M27	50	44	145   127	14     16	2030  2032	2044 2048	100	-0.5	845   843
QW.2000.50 QW.2000.50A		2162	1834	124	12	2104	1896	30	48	2104	1896	M27	50	48	139   124	16     18	2224 2232	2240 2250	100	-0.5	912   927
QW.2240.50 QW.2240.50A		2402	2074	124	12	2344	2136	30	54	2344	2136	M27	50	54	154   138	16     18	2464  2484	2480  2502	100	-0.5	1020 1078
QW.2500.50 QW.2500.50A		2662	2334	124	12	2604	2396	30	60	2604	2396	M27	50	60	152   137	18     20	2736 2740	2754 2760	100	-0.5	1171 1175
QW.2500.60 QW.2500.60A		2696	2304	150	14	2626	2374	33	60	2626	2374	M30	56	60	154   139	18     20	2772 2780	2790 2800	122	-0.5	1677 1701
QW.2800.60 QW.2800.60A		2992	2604	150	14	2926	2674	33	66	2926	2674	M30	56	66	170   154	18     20	3060 3080	3078 3100	122	-0.5	1817 1904
QW.3150.60 QW.3150.60A		3342	2954	150	14	3276	3024	33	72	3276	3024	M30	56	72	171   156	20     22	3420 3432	3440 3454	122	-0.5	2087 2139
QW.3550.60 QW.3550.60A		3742	3354	150	14	3676	3424	33	78	3676	3424	M30	56	78	191   154	20     25	3820 3850	3840 3875	122	-0.5	2355 2500
QW.4000.60 QW.4000.60A		4200	3804	150	14	4126	3874	33	80	4126	3874	M30	56	80	195   172	22     25	4290 4300	4312 4325	122	-0.5	2787 2827
