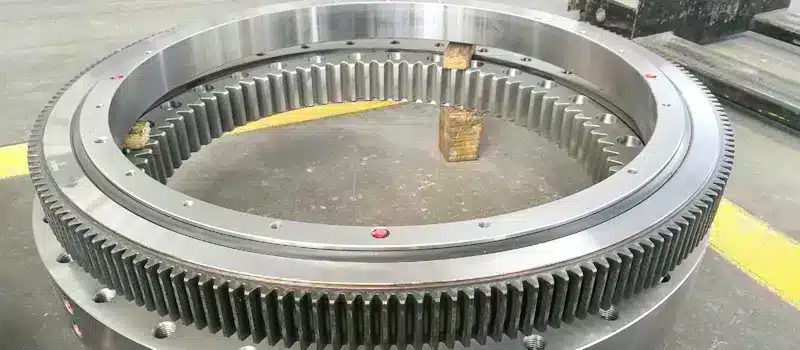

Diseño de Rodillo Cruzado de Alta Precisión

El Rodamiento de giro de rodillos cruzados de una hilera ZZ proporciona una estabilidad y precisión excepcionales. Su rodillos cilíndricos dispuestos a 90° en un patrón cruzado aumentan la rigidez y permiten que el rodamiento maneje cargas axiales, radiales y de momento basculante simultáneamente . Esto lo hace adecuado para excavadoras, grúas, equipos de perforación y plataformas de trabajo aéreo donde la rotación precisa y la capacidad de carga son críticas.

			Dimensiones			Agujeros de fijación						Tamaño de la estructura					Datos del engranaje		Datos del engranaje externo		Datos del engranaje interno
Código		Curva	D (mm)	d (mm)	H (mm)	D 1 (mm)	D 2 (mm)	d n1 d n2 (mm)	d m1 d m2 (mm)	L (mm)	n	n 1	D 3 (mm)	d 1 (mm)	H 1 (mm)	h (mm)	b (mm)	m (mm)	d a (mm)	z	d a (mm)	z
11.25.500		1	602	398	75	566	434	18	M16	32	20	4	498	502	65	10	60	5 6	629 628.8	123 102	367 368.4	74 62
11.25.560		2	662	458	75	626	494	18	M16	32	20	4	558	562	65	10	60	5 6	689 688.8	135 112	427 428.4	86 72
11.25.630		3	732	528	75	696	564	18	M16	32	24	4	628	632	65	10	60	6 8	772.8 774.4	126 94	494.4 491.2	83 62
11.25.710		4	812	608	75	776	644	18	M16	32	24	4	708	712	65	10	60	6 8	850.8 854.4	139 104	572.4 571.2	96 72
11.28.800		5	922	678	82	878	722	22	M20	40	30	6	798	802	72	10	65	8 10	966.4 968	118 94	635.2 634	80 64
11.28.900		6	1022	778	82	978	822	22	M20	40	30	6	898	902	72	10	65	8 10	1062.4 1068	130 104	739.2 734	93 74
11.28.1000		7	1122	878	82	1078	922	22	M20	40	36	6	998	1002	72	10	65	10 12	1188 1185.6	116 96	824 820.8	83 69
11.28.1120		8	1242	998	82	1198	1042	22	M20	40	36	6	1118	1122	72	10	65	10 12	1298 1305.6	127 106	944 940.8	95 79
11.32.1250		9	1390	1110	91	1337	1163	26	M24	48	40	5	1248	1252	81	10	75	12 14	1449.6 1453.2	118 101	1048.8 1041.6	88 75
11.32.1400		10	1540	1260	91	1487	1313	26	M24	48	40	5	1398	1402	81	10	75	12 14	1605.6 1607.2	131 112	1192.8 1195.6	100 86
11.32.1600		11	1740	1460	91	1687	1513	26	M24	48	45	5	1598	1602	81	10	75	14 16	1817.2 1820.8	127 111	1391.6 1382.4	100 87
11.32.1800		12	1940	1660	91	1887	1713	26	M24	48	45	5	1798	1802	81	10	75	14 16	2013.2 2012.8	141 123	1573.6 1574.4	113 99
11.40.2000		13	2178	1825	112	2110	1891	33	M30	60	48	8	1997	2003	100	12	90	16 18	2268.8 2264.4	139 123	1734.4 1735.2	109 97
11.40.2240		14	2418	2065	112	2350	2131	33	M30	60	48	8	2237	2243	100	12	90	16 18	2492.8 2498.4	153 136	1990.4 1987.2	125 111
11.40.2500		15	2678	2325	112	2610	2391	33	M30	60	56	8	2497	2503	100	12	90	18 20	2768.4 2776	151 136	2239.2 2228	125 112
11.40.2800		16	2978	2625	112	2910	2691	33	M30	60	56	8	2797	2803	100	12	90	18 20	3074.4 3076	168 151	2527.2 2528	141 127
11.50.3150		17	3376	2922	134	3286	3014	45	M42	84	56	8	3147	3153	122	12	110	20 22	3476 3471.6	171 155	2828 2824.8	142 129
11.50.3550		18	3776	3322	134	3686	3414	45	M42	84	56	8	3547	3553	122	12	110	20 22	3876 3889.6	191 174	3228 3220.8	162 147
11.50.4000		19	4226	3772	134	4136	3864	45	M42	84	60	10	3997	4003	122	12	110	22 25	4329.6 4345	194 171	3660.8 3660	167 147
11.50.4500		20	4726	4272	134	4636	4364	45	M42	84	60	10	4497	4503	122	12	110	22 25	4835.6 4845	217 191	4166.8 4160	190 167

Compacto y Resistente

El diseño compacto se adapta a espacios reducidos sin sacrificar la resistencia. La alta rigidez reduce la deformación bajo cargas pesadas o golpes repentinos. Maquinaria como grúas sobre camión, máquinas de tunelización con escudo y excavadoras de construcción opera de manera más eficiente gracias al rendimiento estable del rodamiento.

Materiales Duraderos y Procesamiento Avanzado

ZZ fabrica este rodamiento de rodillos cruzados de acero aleado de primera calidad . Mediante forjado, temple y rectificado de precisión , el rodamiento logra una larga vida a la fatiga y una excelente resistencia al desgaste. La geometría optimizada de la pista de rodadura asegura una distribución uniforme de la carga, reduciendo los puntos de tensión y prolongando la vida útil.

Sellado y Mantenimiento

El rodamiento cuenta con sistemas de sellado de alta calidad para bloquear polvo, lodo y humedad. Los canales de lubricación integrados facilitan un mantenimiento rápido y sencillo. La rotación suave continúa durante ciclos largos, reduciendo el tiempo de inactividad. Esta fiabilidad hace que el rodamiento de giro ZZ ideal para operación continua en equipos de construcción, minería, tunelización y puertos .

Amplias Aplicaciones

El rodamiento de rodillos cruzados soporta excavadoras, grúas, plataformas aéreas, máquinas de tunelización con escudo y equipos de manipulación portuaria . También se adapta a sistemas de orientación y paso de turbinas eólicas , donde la precisión y la estabilidad son cruciales. Los ingenieros confían en el rodamiento para ofrecer una rotación precisa, un posicionamiento constante y una durabilidad a largo plazo.

Confiabilidad de la marca ZZ

Los rodamientos de giro ZZ cumplen con estándares internacionales de calidad . Un estricto control de calidad y décadas de experiencia en fabricación garantizan un rendimiento constante. Clientes de todo el mundo confían en los rodamientos de giro de rodillos cruzados de una hilera ZZ para una larga vida útil, precisión y costos de mantenimiento reducidos en aplicaciones de maquinaria pesada.

Resumen

El Rodamiento de giro de rodillos cruzados de una hilera ZZ combina precisión, durabilidad y diseño compacto . Su disposición de rodillos cruzados soporta múltiples tipos de carga, mientras que los materiales de alta calidad, los sistemas de sellado y el fácil mantenimiento garantizan un rendimiento a largo plazo. Ofrece una solución confiable para excavadoras, grúas, equipos de perforación, túneles y sistemas de energía eólica .
