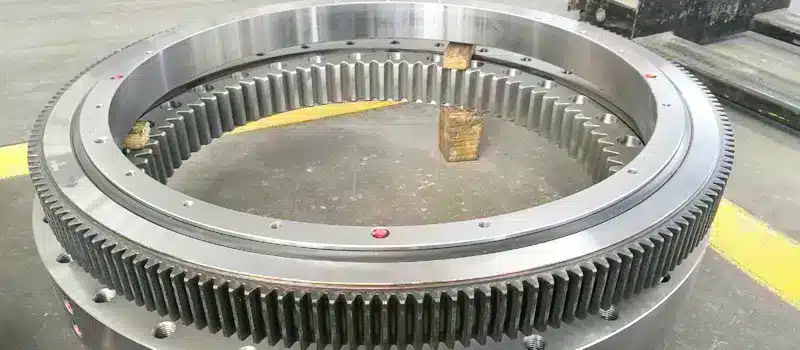

Hochpräzises Kreuzrollen-Design

Die ZZ einreihiges Kreuzrollen-Drehlager bietet außergewöhnliche Stabilität und Präzision. Seine zylindrischen Rollen, die in einem Kreuzmuster um 90° angeordnet sind erhöhen die Steifigkeit und erlauben dem Lager, gleichzeitig axiale, radiale und kippende Momentlasten aufzunehmen . Dies macht es geeignet für Bagger, Krane, Bohranlagen und Arbeitsbühnen , bei denen präzise Drehbewegungen und Tragfähigkeit entscheidend sind.

			Abmessungen			Befestigungsbohrungen						Strukturgröße					Zahndaten		Außenverzahnungsdaten		Innenverzahnungsdaten
Code		Kurve	D (mm)	d (mm)	H (mm)	D 1 (mm)	D 2 (mm)	d n1 d n2 (mm)	d m1 d m2 (mm)	L (mm)	n	n 1	D 3 (mm)	d 1 (mm)	H 1 (mm)	h (mm)	b (mm)	m (mm)	d a (mm)	z	d a (mm)	z
11.25.500		1	602	398	75	566	434	18	M16	32	20	4	498	502	65	10	60	5 6	629 628.8	123 102	367 368.4	74 62
11.25.560		2	662	458	75	626	494	18	M16	32	20	4	558	562	65	10	60	5 6	689 688.8	135 112	427 428.4	86 72
11.25.630		3	732	528	75	696	564	18	M16	32	24	4	628	632	65	10	60	6 8	772.8 774.4	126 94	494.4 491.2	83 62
11.25.710		4	812	608	75	776	644	18	M16	32	24	4	708	712	65	10	60	6 8	850.8 854.4	139 104	572.4 571.2	96 72
11.28.800		5	922	678	82	878	722	22	M20	40	30	6	798	802	72	10	65	8 10	966.4 968	118 94	635.2 634	80 64
11.28.900		6	1022	778	82	978	822	22	M20	40	30	6	898	902	72	10	65	8 10	1062.4 1068	130 104	739.2 734	93 74
11.28.1000		7	1122	878	82	1078	922	22	M20	40	36	6	998	1002	72	10	65	10 12	1188 1185.6	116 96	824 820.8	83 69
11.28.1120		8	1242	998	82	1198	1042	22	M20	40	36	6	1118	1122	72	10	65	10 12	1298 1305.6	127 106	944 940.8	95 79
11.32.1250		9	1390	1110	91	1337	1163	26	M24	48	40	5	1248	1252	81	10	75	12 14	1449.6 1453.2	118 101	1048.8 1041.6	88 75
11.32.1400		10	1540	1260	91	1487	1313	26	M24	48	40	5	1398	1402	81	10	75	12 14	1605.6 1607.2	131 112	1192.8 1195.6	100 86
11.32.1600		11	1740	1460	91	1687	1513	26	M24	48	45	5	1598	1602	81	10	75	14 16	1817.2 1820.8	127 111	1391.6 1382.4	100 87
11.32.1800		12	1940	1660	91	1887	1713	26	M24	48	45	5	1798	1802	81	10	75	14 16	2013.2 2012.8	141 123	1573.6 1574.4	113 99
11.40.2000		13	2178	1825	112	2110	1891	33	M30	60	48	8	1997	2003	100	12	90	16 18	2268.8 2264.4	139 123	1734.4 1735.2	109 97
11.40.2240		14	2418	2065	112	2350	2131	33	M30	60	48	8	2237	2243	100	12	90	16 18	2492.8 2498.4	153 136	1990.4 1987.2	125 111
11.40.2500		15	2678	2325	112	2610	2391	33	M30	60	56	8	2497	2503	100	12	90	18 20	2768.4 2776	151 136	2239.2 2228	125 112
11.40.2800		16	2978	2625	112	2910	2691	33	M30	60	56	8	2797	2803	100	12	90	18 20	3074.4 3076	168 151	2527.2 2528	141 127
11.50.3150		17	3376	2922	134	3286	3014	45	M42	84	56	8	3147	3153	122	12	110	20 22	3476 3471.6	171 155	2828 2824.8	142 129
11.50.3550		18	3776	3322	134	3686	3414	45	M42	84	56	8	3547	3553	122	12	110	20 22	3876 3889.6	191 174	3228 3220.8	162 147
11.50.4000		19	4226	3772	134	4136	3864	45	M42	84	60	10	3997	4003	122	12	110	22 25	4329.6 4345	194 171	3660.8 3660	167 147
11.50.4500		20	4726	4272	134	4636	4364	45	M42	84	60	10	4497	4503	122	12	110	22 25	4835.6 4845	217 191	4166.8 4160	190 167

Kompakt und stark

Das kompakte Design passt in enge Räume, ohne an Festigkeit einzubüßen. Hohe Steifigkeit reduziert Verformungen unter schweren Lasten oder plötzlichen Stößen. Maschinen wie LKW-Krane, Schildvortriebsmaschinen und Baubagger arbeiten dank der stabilen Leistung des Lagers effizienter.

Langlebige Materialien und fortschrittliche Verarbeitung

ZZ fertigt dieses Kreuzrollenlager aus hochwertigem Vergütungsstahl . Durch Schmieden, Abschrecken und Präzisionsschleifen erreicht das Lager eine lange Ermüdungslebensdauer und ausgezeichnete Verschleißfestigkeit. Optimierte Laufbahngeometrie sorgt für gleichmäßige Lastverteilung, reduziert Spannungspunkte und verlängert die Lebensdauer.

Abdichtung und Wartung

Das Lager verfügt über hochwertige Dichtungssysteme , um Staub, Schlamm und Feuchtigkeit abzuhalten. Integrierte Schmierungskanäle erleichtern die Wartung und machen sie schnell. Ein reibungsloser Drehbetrieb bleibt über lange Zyklen erhalten, wodurch Ausfallzeiten reduziert werden. Diese Zuverlässigkeit macht das ZZ-Drehverbindungslager ideal für den Dauerbetrieb in Bau-, Bergbau-, Tunnelbau- und Hafenanlagen .

Breite Anwendungen

Die Kreuzrollenlager unterstützt Bagger, Krane, Arbeitsbühnen, Schildvortriebsmaschinen und Hafenumschlaggeräte . Es eignet sich auch für Windkraftanlagen-Gier- und Pitchsysteme , wo Präzision und Stabilität entscheidend sind. Ingenieure vertrauen auf das Lager für genaue Drehung, konsistente Positionierung und langfristige Haltbarkeit.

Zuverlässigkeit der Marke ZZ

ZZ-Drehverbindungen erfüllen internationale Qualitätsstandards . Strenge Qualitätskontrolle und jahrzehntelange Fertigungserfahrung gewährleisten konstante Leistung. Kunden weltweit vertrauen auf ZZ-Einreihige Kreuzrollendrehverbindungen für lange Lebensdauer, Präzision und reduzierte Wartungskosten in Schwermaschinenanwendungen.

Zusammenfassung

Die ZZ einreihiges Kreuzrollen-Drehlager kombiniert Präzision, Haltbarkeit und kompaktes Design . Sein Kreuzrollenaufbau unterstützt mehrere Lastarten, während hochwertige Materialien, Dichtungssysteme und einfache Wartung langfristige Leistung garantieren. Es bietet eine zuverlässige Lösung für Bagger, Kräne, Bohrgeräte, Tunnelbohrmaschinen und Windenergieanlagen .
