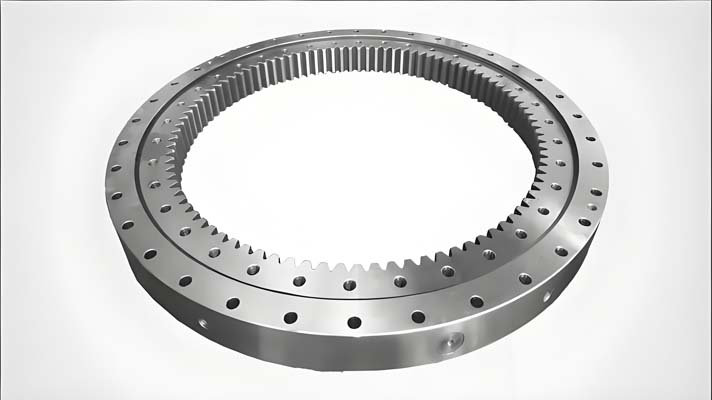

Unsere Drehringe werden sorgfältig verpackt, um Transportschäden zu vermeiden. Transport und Lagerung dürfen nur in horizontaler Position erfolgen; Transport in anderen Positionen erfordert spezielle Methoden. Wie bei jedem mechanischen Präzisionsteil müssen die Ringe vorsichtig behandelt werden, um Stöße, insbesondere entlang der radialen Achse, zu vermeiden. Die Handhabung sollte mit geeigneten Geräten für das Gewicht des Teils erfolgen, das auf dem Identifikationsschild angegeben ist.

>> Drehverbindungskatalog >> Drehverbindungs-Produktgalerie

BEI DER MONTAGE DES RITZELS:
• Das Ritzel sollte etwa im 90°-Winkel zur Hauptlastachse positioniert werden.
• Stellen Sie das Antriebsritzel auf den maximalen Exzentrizitätspunkt des Zahnkranzes ein, der durch eine blaue Linie markiert ist.
• Wenn mehrere Ritzel verwendet werden, muss jedes unter den gleichen Bedingungen eingestellt werden.

Erfahren Sie mehr über Ritzel

No. DL mm	Ringabmessungen				Einbaumaße					Konstruktionsmaße					Zahnradparameter					Zahnraddrehmoment		N.W kg
	De mm	D mm	d mm	H mm	D1 mm	D2 mm	n	φ mm	M mm	n1	D3 mm	d1 mm	H1 mm	h mm	b mm	m mm	z	x	k	Normalisieren kN	Q&T kN
023.25.500	257	616	384	106	580	420	20	18	16	4	477	482	96	26	60	5	72	+0.5	0.2	37	52	126
024.25.500	350.4	616	384	106	580	420	20	18	16	4	477	482	96	26	60	6	59	+0.5	0.2	45	62	128
023.25.560	417	676	444	106	640	480	20	18	16	4	537	542	96	26	60	5	84	+0.5	0.2	37	52	143
024.25.560	410.4	676	444	106	640	480	20	18	16	4	537	542	96	26	60	6	69	+0.5	0.2	45	62	144
023.25.630	482.4	746	514	106	710	550	24	18	16	4	607	612	96	26	60	6	81	+0.5	0.2	45	62	160
024.25.630	475.2	746	514	106	710	550	24	18	16	4	607	612	96	26	60	8	60	+0.5	0.2	60	83	162
023.25.710	560.4	826	594	106	790	630	24	18	16	4	687	692	96	26	60	6	94	+0.5	0.2	45	62	183
024.25.710	555.2	826	594	106	790	630	24	18	16	4	687	692	96	26	60	8	70	+0.5	0.2	60	83	184
023.30.800	619.2	942	658	124	898	702	30	22	20	6	771	777	114	29	80	8	78	+0.5	0.2	80	111	300
024.30.800	614	942	658	124	898	702	30	22	20	6	771	777	114	29	80	10	62	+0.5	0.2	100	140	301
023.30.900	715.2	1042	758	124	998	802	30	22	20	6	871	877	114	29	80	8	90	+0.5	0.2	80	111	337
024.30.900	714	1042	758	124	998	802	30	22	20	6	871	877	114	29	80	10	72	+0.5	0.2	100	140	335
023.30.1000	814	1142	858	124	1098	902	36	22	20	6	971	977	114	29	80	10	82	+0.5	0.2	100	140	371
024.30.1000	796.8	1142	858	124	1098	902	36	22	20	6	971	977	114	29	80	12	67	+0.5	0.2	120	167	383
023.30.1120	924	1262	978	124	1218	1022	36	22	20	6	1091	1097	114	29	80	10	93	+0.5	0.2	100	140	429
024.30.1120	916.8	1262	978	124	1218	1022	36	22	20	6	1091	1097	114	29	80	12	77	+0.5	0.2	120	167	432
023.40.1250	1012.8	1426	1074	160	1374	1126	40	26	24	5	1214	1215	150	39	90	12	85	+0.5	0.2	135	188	746
024.40.1250	1013.6	1426	1074	160	1374	1126	40	26	24	5	1214	1215	150	39	90	14	73	+0.5	0.2	158	219	741
023.40.1400	1156.8	1576	1224	160	1524	1272	40	26	24	5	1364	1365	150	39	90	12	97	+0.5	0.2	135	188	850
024.40.1400	1153.6	1576	1224	160	1524	1272	40	26	24	5	1364	1365	150	39	90	14	83	+0.5	0.2	158	219	850
023.40.1600	1349.6	1776	1424	160	1724	1476	45	26	24	5	1564	1565	150	39	90	14	97	+0.5	0.2	158	219	979
024.40.1600	1350.4	1776	1424	160	1724	1476	45	26	24	5	1564	1565	150	39	90	16	85	+0.5	0.2	181	250	972
023.40.1800	1545.6	1976	1624	160	1924	1676	45	26	24	5	1764	1765	150	39	90	14	111	+0.5	0.2	158	219	1117
024.40.1800	1542.4	1976	1624	160	1924	1676	45	26	24	5	1764	1765	150	39	90	16	97	+0.5	0.2	181	250	1116
023.50.2000	1702.4	2215	1785	190	2149	1851	48	33	30	8	1962	1965	178	47	120	16	107	+0.5	0.2	241	333	1733
024.50.2000	1699.2	2215	1785	190	2149	1851	48	33	30	8	1962	1965	178	47	120	18	95	+0.5	0.2	271	375	1732
023.50.2240	1942.4	2455	2025	190	2389	2091	48	33	30	8	2202	2206	178	47	120	16	122	+0.5	0.2	241	333	1956
024.50.2240	1933.2	2455	2025	190	2389	2091	48	33	30	8	2202	2206	178	47	120	18	108	+0.5	0.2	271	375	1973
023.50.2500	2203.2	2715	2285	190	2649	2351	56	33	30	8	2462	2465	178	47	120	18	123	+0.5	0.2	271	375	2164
024.50.2500	2188	2715	2285	190	2649	2351	56	33	30	8	2462	2465	178	47	120	20	110	+0.5	0.2	301	418	2204
023.50.2800	2491.2	3015	2585	190	2949	2651	56	33	30	8	2762	2765	178	47	120	18	139	+0.5	0.2	271	375	2486
024.50.2800	2488	3015	2585	190	2949	2651	56	33	30	8	2762	2765	178	47	120	20	125	+0.5	0.2	301	418	2485
023.60.3150	2768	3428	2872	226	3338	2962	56	45	42	8	3102	3104	214	56	150	20	139	+0.5	0.2	377	522	4137
024.60.3150	2758.8	3428	2872	226	3338	2962	56	45	42	8	3102	3104	214	56	150	22	126	+0.5	0.2	415	574	4167
023.60.3550	3168	3828	3272	226	3738	3362	56	45	42	8	3502	3504	214	56	150	20	159	+0.5	0.2	377	522	4700
024.60.3550	3176.8	3828	3272	226	3738	3362	56	45	42	8	3502	3504	214	56	150	22	145	+0.5	0.2	415	574	4627
023.60.4000	3616.8	4278	3722	226	4188	3812	60	45	42	10	3952	3954	214	56	150	22	165	+0.5	0.2	415	574	5298
024.60.4000	3610	4278	3722	226	4188	3812	60	45	42	10	3952	3954	214	56	150	25	145	+0.5	0.2	471	652	5309
023.60.4500	4122.8	4778	4222	226	4688	4312	60	45	42	10	4452	4454	214	56	150	22	188	+0.5	0.2	415	574	5952
024.60.4500	4110	4778	4222	226	4688	4312	60	45	42	10	4452	4454	214	56	150	25	165	+0.5	0.2	471	652	6011
