Die innenverzahnter Flanschtyp-Drehverbindung ist hauptsächlich für leichte Bewegungsanwendungen ausgelegt und unterstützt eine reibungslose Rotation unter geringen Lasten. Das innenliegende Zahnraddesign, das im Lager untergebracht ist, schützt das Zahnrad wirksam vor Umwelteinflüssen wie Staub und Feuchtigkeit, verlängert so seine Lebensdauer und reduziert den Wartungsaufwand. Aufgrund seines kompakten Designs ist dieser Drehverbindungstyp ideal für den Einsatz in platzbeschränkten Leichtgeräten wie kleinen Maschinen, Automatisierungssystemen und leichten Robotern.

Die Flanschstruktur vereinfacht die Montage und ermöglicht eine schnelle Integration in mechanische Systeme, was Flexibilität und Effizienz bei leichten Anwendungen gewährleistet. Obwohl es hauptsächlich für leichte Bewegungen verwendet wird, bietet es dennoch eine präzise Rotations- und Bewegungssteuerung unter geringen Lasten, was Zuverlässigkeit und Stabilität im Betrieb der Ausrüstung sicherstellt.

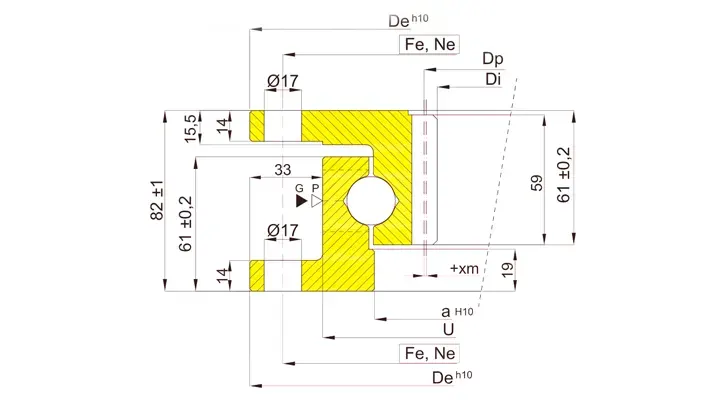

	De	U	a	Di	Fe	Ne	m	Z	xm	Dp	fz Norm	Gewicht
Modell	mm	mm	mm	mm	mm		mm		mm	mm	kN	kg
FN.22.0500	498	432	384	331	470	16	5	68	-	340	11,3	37
FN.22.0700	700	634	584	530	670	24	5	108	-	540	11,3	59
FN.22.0800	804	738	689	636	774	30	6	108	1	648	16,3	67
FN.22.0880	880	814	764	708	850	36	6	120	-	720	16,3	75
FN.22.1000	1000	934	884	830	970	36	6	140	-1	840	16,3	86
FN.22.1100	1095	1029	979	924	1065	36	6	156	-	936	16,3	96
