محرك دوران ثنائي المحور
WEA-2 محرك دوار مزدوج الدودة للخدمة الشاقة
23 أكتوبر 2023
محمل دوار من نوع الشفة بدون تروس ZZ-RK6-16P1Z
محمل دوار من نوع الشفة بدون تروس ZZ-RK6-16P1Z
11 ديسمبر 2023
خلوص المحمل

خلوص المحمل

هذا مكون ميكانيكي مصمم خصيصًا لدعم أحمال المحامل والسماح بحركة دورانية. تتكون محامل الدوران من نوع الحافة ذات الأسنان الخارجية عادةً من حلقات داخلية وخارجية، وعناصر دوارة (مثل الكرات أو البكرات)، وأختام. تُستخدم على نطاق واسع في مختلف المعدات الصناعية والإنشائية مثل الحفارات، الرافعات البرجية، أنظمة تتبع الطاقة الشمسية، إلخ.

الفئة: حلقة دوارة من نوع الفلنجة الوسم: محمل دوار من نوع الشفة
  • الوصف

في التطبيقات العملية، يتمتع المحمل الدوار من نوع الشفة ذات التروس الخارجية بالعديد من المزايا. أولاً، يجعل تصميمه المعدات أكثر إحكاما نظرًا لوجود التروس والشفة على الجزء الخارجي من الدعامة، مما يوفر المساحة. ثانيًا، بفضل وجود الشفة، يصبح التركيب والصيانة بسيطين نسبيًا، مما يحسن كفاءة النظام بأكمله. بالإضافة إلى ذلك، يتمتع هذا التصميم بقدرة تحمل عالية وثبات، مما يجعله مناسبًا لمختلف المشاريع والمعدات الثقيلة.

بشكل عام، يوفر تصميم المحمل الدوار من نوع الشفة ذات التروس الخارجية حلاً موثوقًا به في مجالات الهندسة والميكانيكا، حيث لا يلبي فقط احتياجات الدعم والحركة الدورانية، بل يتمتع أيضًا بالمرونة والقدرة على التكيف، مما يجعله مكونًا لا غنى عنه في العديد من التطبيقات المعقدة.

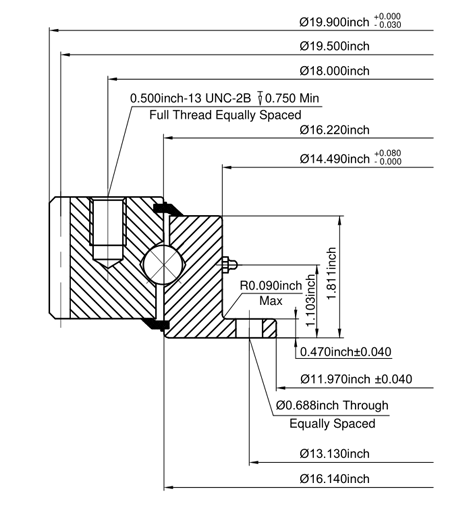

محمل دوار حلقي من صف واحد مع كرات وتروس خارجية وشفة

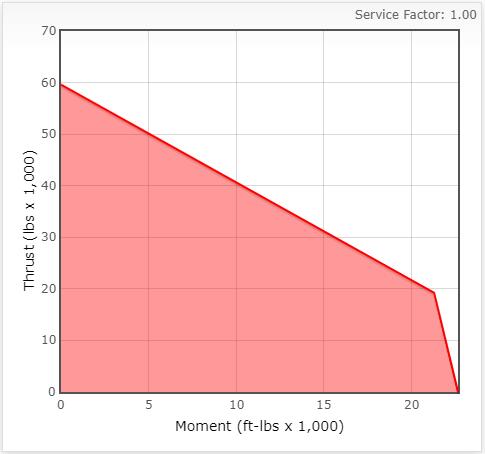

منحنى الحمل لمحمل الدوران ZZ-RK6-16E1Z
تحقق من المزيد من الموديلات عبر الإنترنت

الرقم القطعة ZZ-RK6-16E1Z
المصنعون المناسبون كايدون بيرينغز
نظام القياس بوصة
ترس خارجي تروس
النوع كرة
نوع المحمل ذو شفة
نوع المنتج محمل دوار
للاتجاه الحملي نقطة تلامس أربع
القطر الداخلي للحلقة الداخلية 11.97"
القطر الداخلي للحلقة الداخلية التسامح -0.040" إلى +0.040"
القطر الخارجي للحلقة الخارجية 19.9"
القطر الخارجي للحلقة الخارجية التسامح 0 إلى +0.03"
القطر الداخلي للحلقة الداخلية 14.49"
القطر الداخلي للحلقة الخارجية 16.22"
القطر الداخلي للحلقة الخارجية التسامح 0 إلى +0.08"
القطر الخارجي للحلقة الداخلية 16.14"
ارتفاع المحمل الإجمالي 2.205"
ارتفاع الحلقة الداخلية 1.811"
ارتفاع الحلقة الخارجية 1.811"
دائرة البراغي في الحلقة الداخلية 13.13"
دائرة البراغي في الحلقة الخارجية 18"
عدد الثقوب في الحلقة الداخلية 12
عدد الثقوب في الحلقة الخارجية 8
قطر دائرة خطوة التروس 19.5"
الخطوة المحيطية 4
عدد أسنان التروس 78
أقصى حمولة على سن التروس Fz 5560 رطل
تصنيف عزم الدوران 22700 قدم-رطل
مادة الحلقة 42CRO أو 50MN
مادة الكرات 52100 كروم ستيل
مادة القفص نايلون أو سلسلة 300 من الفولاذ المقاوم للصدأ
مادة الختم NBR
الوزن 72 رطل
