- متطلبات تركيب إطار المقعد

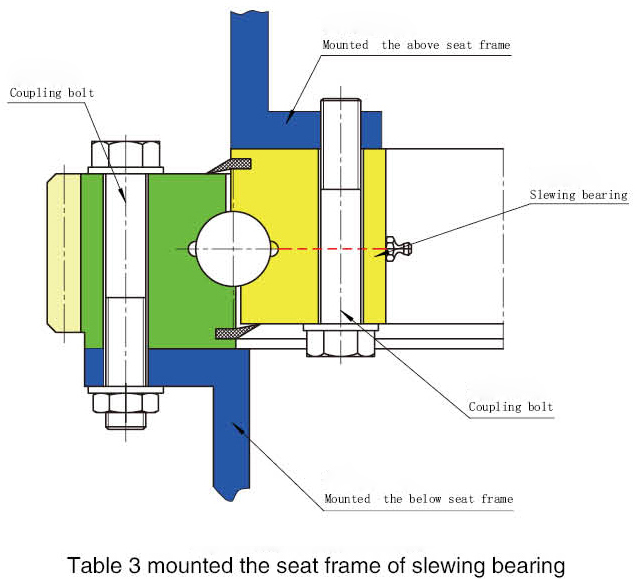

يجب تركيب المحمل الدوراني على إطار مقعد لنقل الأحمال. توجد أشكال مختلفة لإطار المقعد المخصص للتركيب، وتظهر هياكلها في الشكل 3. لنقل الحمولة بشكل أفضل، يجب أن يكون إطار المقعد المخصص للتركيب صلبًا ودقيقًا بدرجة كافية، كما يجب أن تكون صلابة كل جزء من أجزاء إطار المقعد متساوية. لا يمكن ربط إطار المقعد والمحمل الدوراني إلا باستخدام البراغي والصواميل، ويُمنع اللحام تمامًا. للحصول على المتطلبات المحددة، يُرجى الرجوع إلى الجدول 3 أدناه.
- متطلبات الترس المحرك
معظم المحامل الدوارة لشركتنا تحتوي على تروس وقد تم تعديل ارتفاع أسنانها (معامل الإضافة هو +0.5) لتقليل الضغط بشكل واضح، كما تم تقليل ارتفاع السن (قطع جزء معين من قمة السن) لتجنب تداخل جذر سن الترس الصغير. في بعض الأحيان، يجب أيضًا تعديل ارتفاع سن الترس المحرك لتجنب التداخل الهندسي عندما يكون عدد أسنان الترس المحرك أقل من 18. يجب ملاحظة ذلك عند اختيار ترس ليتناسب مع الترس المحرك. يجب تحديد عدد التروس المحركة المستخدمة وفقًا لقوة الدفع التي يحتاجها النظام. لقد قدمنا بالفعل أقصى قوة محيطية يمكن أن يتحملها سن التحميل في النموذج.
- متطلبات تركيب البراغي
يجب اختيار براغي مناسبة وقوة ربط مناسبة لتركيب المحمل الدوراني. يجب أن يفي حجم البرغي بمتطلبات GB/T5782-2000 وGB/T5783-2000، ويجب ألا تقل القوة عن الدرجة 8.8 المحددة في GB/T3098.1-2000. تقترح شركتنا استخدام براغي عالية القوة من الدرجة 10.9، واختيار براغي عالية القوة من الدرجة 8.8 و12.9 للاستخدامات الخاصة. لا يمكن استخدام غسالات زنبركية عند تركيب المحمل الدوراني. يجب أن يفي حجم الغسالة المسطحة بمتطلبات GB/T97.1-1985 وGB/T97.2-1985، ويجب معالجتها بالتصلب والتلطيف. يجب أن يكون طول تثبيت البرغي أكبر من أو يساوي 5d (حيث d هو القطر الاسمي للبرغي). عند ربط البرغي على إطار المقعد، يجب ضمان قوة شد مسبقة معينة، وعادة ما تكون 0.7 ضعف حد الخضوع للبرغي.
ملاحظة: (1) عندما لا يفي حجم البرغي بمعيار GB/T5782-2000 أو GB/T5783-2000، يلزم حساب القيمة في الجدول بشكل منفصل؛
(2) معامل الاحتكاك الكلي بين رأس البرغي وسطح التثبيت هو 0.14، ويمكن وضع القليل من الزيت على الخيط اللولبي.
