محمل دوران مشترك كروي-أسطواني

ملاحظة:

محمل دوار مدمج كروي وبكرات يُستخدم للأحمال المحورية الثقيلة، مع معدل انحراف (e) أقل من 1.2، ودوران مستمر وعمر طويل.
ارجع إلى الجدول أ إذا كان المحمل الدوار مزودًا بختم مزدوج الصف؛ وارجع إلى الجدول ب إذا كان المحمل الدوار مزودًا بختم متاهي.
إذا كنت بحاجة إلى مزيد من المعلومات حول الهيكل، يرجى الاتصال بنا.
عزم التروس يكون تحت جو المعالجة الحرارية (Q&T)

الوصف

محمل دوار مدمج كروي وبكرات يُستخدم للأحمال المحورية الثقيلة، مع معدل انحراف (e) أقل من 1.2، ودوران مستمر وعمر طويل.

ملاحظة:

n1 هو عدد فتحات التزييت، يمكن للمستخدم تحديد موضع فتحة التزييت.
يمكن تغيير n-φ إلى فتحات لولبية، قطر الفتحة M، عمق اللولبة 2M.
توجد منتجات قياسية في الكتالوج، والأقطار الداخلية والخارجية بتفاوتات عشوائية. إذا كان هناك متطلبات تحديد موضع للمحمل الدوار، يرجى تحديد الموقع والتفاوت.
إنه النوع القياسي لمنتجاتنا، إذا كنت بحاجة إلى المزيد، يرجى الاتصال بالمهندس.

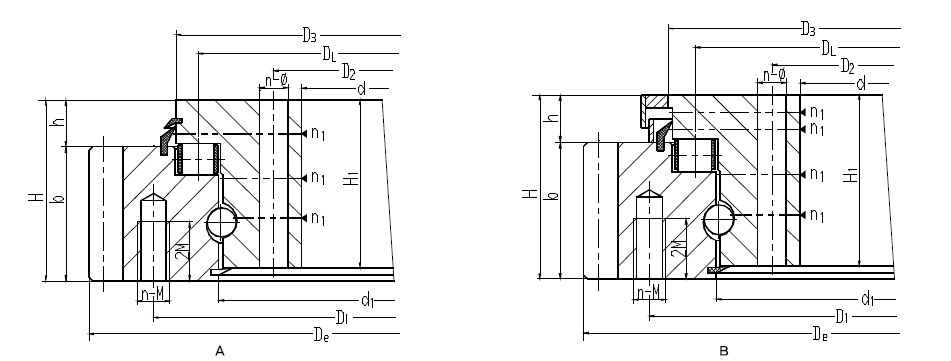

022Series-1 الجدول أ
م.	No. DL mm	بعد الحلقة			بعد التركيب					بعد الهيكل					معامل التروس					عزم التروس		نظري الوزن الصافي (كجم)
		De mm	d mm	H mm	D1 mm	D2 mm	n	Φ mm	M mm	n1	D3 mm	d1 mm	H1 mm	h mm	b mm	m mm	z	x	k	عادي KN	أقصى KN
		De mm	d mm	H mm	D1 mm	D2 mm	n	Φ mm	M mm	n1	D3 mm	d1 mm	H1 mm	h mm	b mm	m mm	z	x	k	عادي KN	أقصى KN
1	221.32.3550.432	3772.8	3358	159	3638	3418	76	30	27	10	3591	3509	143	50	109	16	232	+1.0	0.1	160	320	2028
2	221.32.3750.432	3980.8	3558	159	3846	3618	80	30	27	10	3791	3709	143	50	109	16	246	+0.5	0.1	160	320	2186
3	221.32.4000.432	4220.8	3808	159	4086	3868	84	30	27	12	4041	3959	143	50	109	16	261	+0.5	0.1	160	320	2278
4	221.32.4250.432	4476.8	4058	159	4342	4118	90	30	27	12	4291	4209	143	50	109	16	276	+1.0	0.1	160	320	2455
5	221.36.4000.432	4244.4	3792	175	4095	3858	76	33	30	12	4045	3955	159	50	125	18	232	+1.0	0.1	196	391	2792
6	221.36.4250.432	4496.4	4042	175	4347	4108	80	33	30	12	4295	4205	159	50	125	18	247	+0.5	0.1	196	391	2981
7	221.36.4500.432	4748.4	4292	175	4599	4358	84	33	30	14	4545	4455	159	50	125	18	261	+0.5	0.1	196	391	3171
8	221.36.4750.432	5000.4	4542	175	4851	4608	90	33	30	14	4795	4705	159	50	125	18	275	+0.5	0.1	196	391	3363
9	221.40.4500.432	4776	4276	183	4612	4348	72	36	33	14	4550	4450	167	50	133	20	236	+0.5	0.1	231	463	3673
10	221.40.4750.432	5016	4526	183	4852	4598	76	36	33	14	4800	4700	167	50	133	20	248	+0.5	0.1	231	463	3796
022Series-2 الجدول ب
م.	No. DL mm	بعد الحلقة			بعد التركيب					بعد الهيكل					معامل التروس					عزم التروس		نظري الوزن الصافي (كجم)
		De mm	d mm	H mm	D1 mm	D2 mm	n	Φ mm	M mm	n1	D3 mm	d1 mm	H1 mm	h mm	b mm	m mm	z	x	k	عادي KN	أقصى KN
		De mm	d mm	H mm	D1 mm	D2 mm	n	Φ mm	M mm	n1	D3 mm	d1 mm	H1 mm	h mm	b mm	m mm	z	x	k	عادي KN	أقصى KN
1	221.32.3550.433	3772.8	3358	159	3638	3418	76	30	27	10	3597	3509	143	50	109	16	232	+1.0	0.1	160	320	2028
2	221.32.3750.433	3980.8	3558	159	3846	3618	80	30	27	10	3797	3709	143	50	109	16	246	+0.5	0.1	160	320	2186
3	221.32.4000.433	4220.8	3808	159	4086	3868	84	30	27	12	4047	3959	143	50	109	16	261	+0.5	0.1	160	320	2278
4	221.32.4250.433	4476.8	4058	159	4342	4118	90	30	27	12	4297	4209	143	50	109	16	276	+1.0	0.1	160	320	2455
5	221.36.4000.433	4244.4	3792	175	4095	3858	76	33	30	12	4051	3955	159	50	125	18	232	+1.0	0.1	196	391	2792
6	221.36.4250.433	4496.4	4042	175	4347	4108	80	33	30	12	4301	4205	159	50	125	18	247	+0.5	0.1	196	391	2981
7	221.36.4500.433	4748.4	4292	175	4599	4358	84	33	30	14	4554	4455	159	50	125	18	261	+0.5	0.1	196	391	3171
8	221.36.4750.433	5000.4	4542	175	4851	4608	90	33	30	14	4801	4705	159	50	125	18	275	+0.5	0.1	196	391	3363
9	221.40.4500.433	4776	4276	183	4612	4348	72	36	33	14	4556	4450	167	50	133	20	236	+0.5	0.1	231	463	3673
10	221.40.4750.433	5016	4526	183	4852	4598	76	36	33	14	4806	4700	167	50	133	20	248	+0.5	0.1	231	463	3796
