Engrenagem sem-fim de acionamento de giro SE9

A engrenagem sem-fim de acionamento de giro SE9 é um componente crítico usado em aplicações que exigem movimento rotacional com alto torque e precisão. Geralmente consiste em uma engrenagem sem-fim e um anel de giro, permitindo movimento rotacional suave e controlado. O modelo SE9 é projetado para aplicações de médio a pesado porte, oferecendo uma solução robusta e confiável para indústrias como sistemas de rastreamento solar, guindastes e turbinas eólicas. O mecanismo de engrenagem sem-fim garante uma alta relação de redução, proporcionando excelente multiplicação de torque e controle preciso do movimento. Seu alojamento fechado protege os componentes internos de elementos ambientais, aumentando a durabilidade e reduzindo as necessidades de manutenção. Com a capacidade de suportar cargas radiais e axiais, a engrenagem sem-fim de acionamento de giro SE9 é uma escolha versátil e eficiente para várias aplicações industriais e de engenharia.

Categoria: Acionamento de giro Tag: engrenagem de coroa sem-fim do acionamento de giro

Descrição

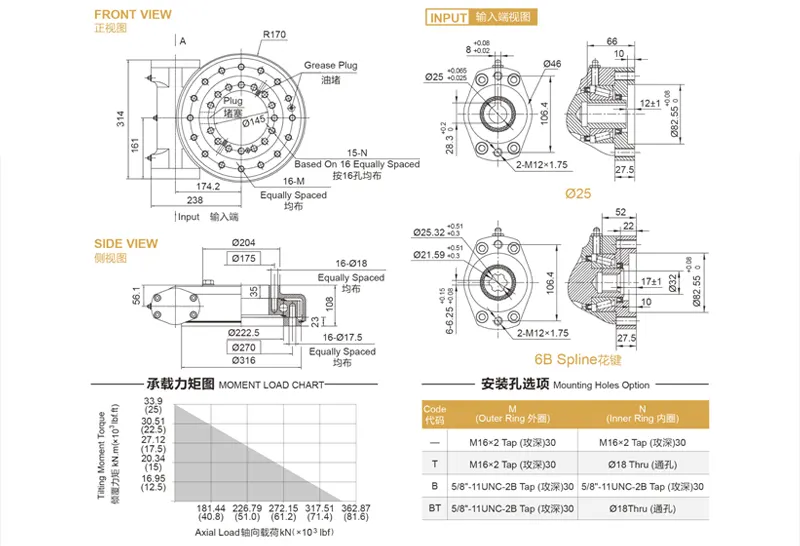

FNO-W.0400.55	Torque de Saída	Momento de Tombamento Torque	Torque de Retenção	Relação de Transmissão	Rastreamento Precisão	FNO-W.0300.55
SE9	6.5 KN.m	33.9 KN.m	38.7 KN.m	61:1	0.17°	49kg
SE9	4794 lbf.ft	25×10³ lbf.ft	29×10³ lbf.ft	61:1	0.17°	49kg

A acionamento de giro hidráulico com uma engrenagem de coroa sem-fim é um mecanismo compacto e potente usado para obter movimento rotacional em diversas aplicações. Aqui está uma visão geral:

Acionamento de Giro:

Definição: Um acionamento de giro é um dispositivo que consiste em uma engrenagem de coroa sem-fim, uma roda dentada e outros componentes que possibilitam o movimento rotacional.
Componentes: Normalmente inclui um alojamento, um rolamento de giro, um eixo sem-fim, uma engrenagem e, às vezes, um motor elétrico ou hidráulico.
Função: Converte movimento axial em movimento radial, permitindo a rotação de cargas pesadas com precisão.

Engrenagem de Coroa Sem-Fim:

Definição: Uma engrenagem de coroa sem-fim é um arranjo de engrenagens que consiste em um sem-fim (que é uma engrenagem em forma de parafuso) e uma roda de coroa (semelhante a uma engrenagem cilíndrica de dentes retos).
Mecanismo: O sem-fim engrena com a roda de coroa, fazendo com que a roda gire. Esta configuração proporciona uma alta relação de redução e pode suportar grandes torques.

Vantagens:

Autotravamento: O design pode evitar que a engrenagem seja acionada ao contrário, aumentando a segurança.
Design Compacto: Adequado para aplicações onde o espaço é limitado.
Operação Suave: Proporciona uma operação suave e silenciosa em comparação com outros tipos de engrenagens.

Aplicações:

Equipamentos de Construção: Guindastes, escavadeiras e plataformas aéreas.
Energia Renovável: Rastreadores solares e turbinas eólicas.
Máquinas Industriais: Robótica, transportadores e sistemas de manuseio de materiais.
Militar: Sistemas de armas e antenas de radar.

Vantagens dos Acionamentos de Giro com Engrenagens de Coroa Sem-Fim:

Alta Capacidade de Carga: Pode suportar tanto cargas axiais quanto radiais de forma eficaz.
Precisão e Controle: Oferece posicionamento preciso e controle de movimento.
Durabilidade: Projetado para suportar ambientes agressivos e uso intenso.
Versatilidade: Pode ser personalizado para diversas aplicações e requisitos operacionais.
