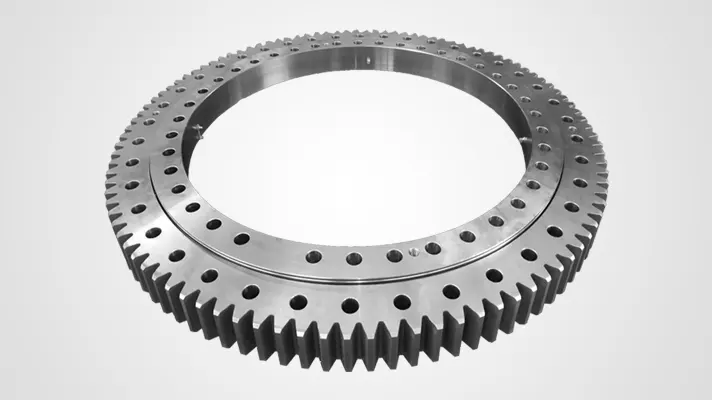

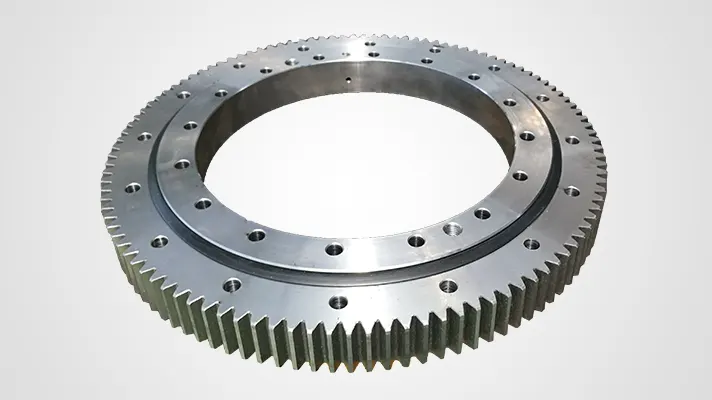

Dış dişli döner rulman ZZ’nin tek sıra bilyalı serisi döner halka rulmanı dikdörtgen kesitli olup günlük hayatta en yaygın olanıdır ve yüksek stabilite ve yüksek maliyet performansı özelliklerine sahiptir. İnşaat makineleri, yapı makineleri, gemi makineleri ve diğer alanlarda yaygın olarak kullanılan tek sıra bilyalı serisi döner rulmanlar, orta ve ağır uygulamalar için çeşitli çözümler sunar.

• Tasarım Özellikleri

İç konfigürasyon, derin oluklu gotik kemerli yuvarlanma yolları ve maksimum bilya sayısına sahip dikdörtgen bir kesitten oluşur. Bu, mükemmel moment, itme ve radyal yük kapasiteleri sağlayan dört nokta temaslı bir tasarım ortaya çıkarır. Yıllar boyunca, müşterilerimizin bu uygulamalardaki ana konular olan hizmet ömrü ve güvenilirlik gereksinimlerini karşılamak için döner halkalarımızın her verisini optimize ettik.

• Bulunabilirlik

ZZ, çeşitli kaba dövme türleriyle eşleşen düzinelerce model tek sıra bilyalı serisi döner rulmanı stokunda bulundurur. Eşleşen dişlilerin sayısı boldur.

• Uygulama

ZZ’nin tek sıralı bilyalı döner halka rulmanları, aşağıdakiler dahil olmak üzere orta ve ağır hizmet uygulamaları için çeşitli çözümler sunar:

1. vinç
2. havai platform
3. ekskavatör
4. Derrick
5. Kule vinci
6. Vinç
7. Endüstriyel döner tabla

No.		Halka Boyut				Montaj deliği Boyutu									Dişli Parametresi						N.W kg
						Geçiş				Diş
		D	dn	H	h	Du	Dn	φ	n	Du	Dn	d1	T	n	z	m	d	da	L	X
		mm				mm				mm						mm
QW.400.16 QW.400.16A		480	318	60	10	448	352	15	12	448	352	M14	40	12	143   125	3.5     4	500.5 500	504   504	44	0.5	45     46
QW.450.16 QW.450.16A		530	368	60	10	498	402	15	12	498	402	M14	40	12	157   138	3.5      4	549.5 552	553   556	44	0.5	51     52
QW.500.16 QW.500.16A		580	418	60	10	548	452	15	14	548	452	M14	40	14	150   121	4       5	600   605	604   610	44	0.5	58     58
QW.560.16 QW.560.16A		640	478	60	10	608	512	15	14	608	512	M14	40	14	165   133	4       5	660   665	664   670	44	0.5	65     66
QW.560.20 QW.560.20A		654	464	70	10	618	502	17	14	618	502	M16	30	14	169   136	4       5	676   680	680   685	50	0.5	78     79
QW.630.20 QW.630.20A		724	534	70	10	688	572	17	16	688	572	M16	30	16	186   150	4       5	744   750	748   755	50	0.5	86     88
QW.710.20 QW.710.20A		804	614	70	10	768	652	17	18	768	652	M16	30	18	166   139	5       6	830   834	835   840	50	0.5	99    101
QW.800.20 QW.800.20A		894	704	70	10	858	742	17	20	858	742	M16	30	20	154   116	6       8	924   928	930   936	50	0.5	114   114
QW.800.25 QW.800.25A		904	692	78	10	864	736	22	18	864	736	M20	36	18	156   118	6       8	936    944	942   952	58	0.5	143   147
QW.900.25 QW.900.25A		1004	792	78	10	964	836	22	20	964	836	M20	36	20	130   105	8      10	1040 1050	1048 1060	58	0.5	162   168
QW.1000.25 QW.1000.25A		1104	892	78	10	1064	936	22	24	1064	936	M20	36	24	143   115	8      10	1144 1150	1152 1160	58	-0.5	182   185
QW.1000.32 QW.1000.32A		1120	876	90	10	1074	926	24	24	1074	926	M22	40	24	144   116	8      10	1152 1160	1160 1170	70	-0.5	227   232
QW.1120.32 QW.1120.32A		1240	996	90	10	1194	1046	24	28	1194	1046	M22	40	28	129   108	10     12	1290 1296	1300 1308	70	-0.5	272   275
QW.1250.32 QW.1250.32A		1370	1126	90	10	1324	1176	24	32	1324	1176	M22	40	32	142   119	10     12	1420 1428	1430 1440	70	-0.5	302   309
QW.1400.32 QW.1400.32A		1520	1276	90	10	1474	1326	24	36	1474	1326	M22	40	36	131   113	12     14	1572 1582	1584 1596	70	-0.5	337   347
QW.1250.40 QW.1250.40A		1390	1108	102	12	1336	1164	26	32	1474	1164	M24	45	32	144   120	10     12	1440 1440	1450 1452	80	-0.5	396   392
QW.1400.40 QW.1400.40A		1540	1258	102	12	1486	1314	26	36	1486	1314	M24	45	36	133   114	12     14	1596 1596	1608 1610	80	-0.5	448   443
QW.1600.40 QW.1600.40A		1740	1458	102	12	1686	1514	26	40	1686	1514	M24	45	40	150   129	12     14	1800 1806	1812 1820	80	-0.5	528   534
QW.1800.40 QW.1800.40A		1940	1658	102	12	1886	1714	26	44	1886	1714	M24	45	44	143   126	14     16	2002 2016	2016 2032	80	-0.5	583   607
QW.1600.50 QW.1600.50A		1762	1434	124	12	1704	1496	30	40	1704	1496	M27	50	40	151    130	12     14	1812 1820	1824 1834	100	-0.5	714    727
QW.1800.50 QW.1800.50A		1964	1634	124	12	1904	1696	30	44	1904	1696	M27	50	44	145   127	14     16	2030  2032	2044 2048	100	-0.5	845   843
QW.2000.50 QW.2000.50A		2162	1834	124	12	2104	1896	30	48	2104	1896	M27	50	48	139   124	16     18	2224 2232	2240 2250	100	-0.5	912   927
QW.2240.50 QW.2240.50A		2402	2074	124	12	2344	2136	30	54	2344	2136	M27	50	54	154   138	16     18	2464  2484	2480  2502	100	-0.5	1020 1078
QW.2500.50 QW.2500.50A		2662	2334	124	12	2604	2396	30	60	2604	2396	M27	50	60	152   137	18     20	2736 2740	2754 2760	100	-0.5	1171 1175
QW.2500.60 QW.2500.60A		2696	2304	150	14	2626	2374	33	60	2626	2374	M30	56	60	154   139	18     20	2772 2780	2790 2800	122	-0.5	1677 1701
QW.2800.60 QW.2800.60A		2992	2604	150	14	2926	2674	33	66	2926	2674	M30	56	66	170   154	18     20	3060 3080	3078 3100	122	-0.5	1817 1904
QW.3150.60 QW.3150.60A		3342	2954	150	14	3276	3024	33	72	3276	3024	M30	56	72	171   156	20     22	3420 3432	3440 3454	122	-0.5	2087 2139
QW.3550.60 QW.3550.60A		3742	3354	150	14	3676	3424	33	78	3676	3424	M30	56	78	191   154	20     25	3820 3850	3840 3875	122	-0.5	2355 2500
QW.4000.60 QW.4000.60A		4200	3804	150	14	4126	3874	33	80	4126	3874	M30	56	80	195   172	22     25	4290 4300	4312 4325	122	-0.5	2787 2827
