Nossos anéis de giro são cuidadosamente embalados para evitar danos durante o transporte. O transporte e o armazenamento devem ser realizados apenas na posição horizontal; o transporte em outras posições requer métodos especiais. Como qualquer peça mecânica de precisão, os anéis devem ser manuseados com cuidado, evitando choques, especialmente ao longo do eixo radial. O manuseio deve ser realizado com equipamentos adequados ao peso da peça, indicado na etiqueta de identificação.

>> Catálogo de rolamentos de giro >> Galeria de produtos de rolamentos de giro

AO INSTALAR O Pinhão:
• O pinhão deve estar localizado aproximadamente a 90° do eixo principal de carga.
• Ajuste o pinhão de acionamento ao ponto de excentricidade máxima da coroa dentada, marcado por uma linha azul.
• Quando vários pinhões forem utilizados, cada um deve ser ajustado nas mesmas condições.

Saiba mais sobre o pinhão

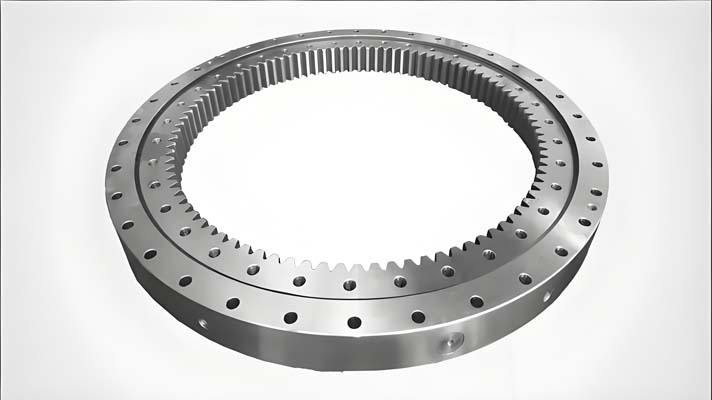

No. DL mm	Dimensão do Anel				Dimensão de Montagem					Dimensão da Estrutura					Parâmetro da Engrenagem					Torque da Engrenagem		N.W kg
	De mm	D mm	d mm	H mm	D1 mm	D2 mm	n	φ mm	M mm	n1	D3 mm	d1 mm	H1 mm	h mm	b mm	m mm	z	x	k	Normalização kN	Q&T kN
023.25.500	257	616	384	106	580	420	20	18	16	4	477	482	96	26	60	5	72	+0.5	0.2	37	52	126
024.25.500	350.4	616	384	106	580	420	20	18	16	4	477	482	96	26	60	6	59	+0.5	0.2	45	62	128
023.25.560	417	676	444	106	640	480	20	18	16	4	537	542	96	26	60	5	84	+0.5	0.2	37	52	143
024.25.560	410.4	676	444	106	640	480	20	18	16	4	537	542	96	26	60	6	69	+0.5	0.2	45	62	144
023.25.630	482.4	746	514	106	710	550	24	18	16	4	607	612	96	26	60	6	81	+0.5	0.2	45	62	160
024.25.630	475.2	746	514	106	710	550	24	18	16	4	607	612	96	26	60	8	60	+0.5	0.2	60	83	162
023.25.710	560.4	826	594	106	790	630	24	18	16	4	687	692	96	26	60	6	94	+0.5	0.2	45	62	183
024.25.710	555.2	826	594	106	790	630	24	18	16	4	687	692	96	26	60	8	70	+0.5	0.2	60	83	184
023.30.800	619.2	942	658	124	898	702	30	22	20	6	771	777	114	29	80	8	78	+0.5	0.2	80	111	300
024.30.800	614	942	658	124	898	702	30	22	20	6	771	777	114	29	80	10	62	+0.5	0.2	100	140	301
023.30.900	715.2	1042	758	124	998	802	30	22	20	6	871	877	114	29	80	8	90	+0.5	0.2	80	111	337
024.30.900	714	1042	758	124	998	802	30	22	20	6	871	877	114	29	80	10	72	+0.5	0.2	100	140	335
023.30.1000	814	1142	858	124	1098	902	36	22	20	6	971	977	114	29	80	10	82	+0.5	0.2	100	140	371
024.30.1000	796.8	1142	858	124	1098	902	36	22	20	6	971	977	114	29	80	12	67	+0.5	0.2	120	167	383
023.30.1120	924	1262	978	124	1218	1022	36	22	20	6	1091	1097	114	29	80	10	93	+0.5	0.2	100	140	429
024.30.1120	916.8	1262	978	124	1218	1022	36	22	20	6	1091	1097	114	29	80	12	77	+0.5	0.2	120	167	432
023.40.1250	1012.8	1426	1074	160	1374	1126	40	26	24	5	1214	1215	150	39	90	12	85	+0.5	0.2	135	188	746
024.40.1250	1013.6	1426	1074	160	1374	1126	40	26	24	5	1214	1215	150	39	90	14	73	+0.5	0.2	158	219	741
023.40.1400	1156.8	1576	1224	160	1524	1272	40	26	24	5	1364	1365	150	39	90	12	97	+0.5	0.2	135	188	850
024.40.1400	1153.6	1576	1224	160	1524	1272	40	26	24	5	1364	1365	150	39	90	14	83	+0.5	0.2	158	219	850
023.40.1600	1349.6	1776	1424	160	1724	1476	45	26	24	5	1564	1565	150	39	90	14	97	+0.5	0.2	158	219	979
024.40.1600	1350.4	1776	1424	160	1724	1476	45	26	24	5	1564	1565	150	39	90	16	85	+0.5	0.2	181	250	972
023.40.1800	1545.6	1976	1624	160	1924	1676	45	26	24	5	1764	1765	150	39	90	14	111	+0.5	0.2	158	219	1117
024.40.1800	1542.4	1976	1624	160	1924	1676	45	26	24	5	1764	1765	150	39	90	16	97	+0.5	0.2	181	250	1116
023.50.2000	1702.4	2215	1785	190	2149	1851	48	33	30	8	1962	1965	178	47	120	16	107	+0.5	0.2	241	333	1733
024.50.2000	1699.2	2215	1785	190	2149	1851	48	33	30	8	1962	1965	178	47	120	18	95	+0.5	0.2	271	375	1732
023.50.2240	1942.4	2455	2025	190	2389	2091	48	33	30	8	2202	2206	178	47	120	16	122	+0.5	0.2	241	333	1956
024.50.2240	1933.2	2455	2025	190	2389	2091	48	33	30	8	2202	2206	178	47	120	18	108	+0.5	0.2	271	375	1973
023.50.2500	2203.2	2715	2285	190	2649	2351	56	33	30	8	2462	2465	178	47	120	18	123	+0.5	0.2	271	375	2164
024.50.2500	2188	2715	2285	190	2649	2351	56	33	30	8	2462	2465	178	47	120	20	110	+0.5	0.2	301	418	2204
023.50.2800	2491.2	3015	2585	190	2949	2651	56	33	30	8	2762	2765	178	47	120	18	139	+0.5	0.2	271	375	2486
024.50.2800	2488	3015	2585	190	2949	2651	56	33	30	8	2762	2765	178	47	120	20	125	+0.5	0.2	301	418	2485
023.60.3150	2768	3428	2872	226	3338	2962	56	45	42	8	3102	3104	214	56	150	20	139	+0.5	0.2	377	522	4137
024.60.3150	2758.8	3428	2872	226	3338	2962	56	45	42	8	3102	3104	214	56	150	22	126	+0.5	0.2	415	574	4167
023.60.3550	3168	3828	3272	226	3738	3362	56	45	42	8	3502	3504	214	56	150	20	159	+0.5	0.2	377	522	4700
024.60.3550	3176.8	3828	3272	226	3738	3362	56	45	42	8	3502	3504	214	56	150	22	145	+0.5	0.2	415	574	4627
023.60.4000	3616.8	4278	3722	226	4188	3812	60	45	42	10	3952	3954	214	56	150	22	165	+0.5	0.2	415	574	5298
024.60.4000	3610	4278	3722	226	4188	3812	60	45	42	10	3952	3954	214	56	150	25	145	+0.5	0.2	471	652	5309
023.60.4500	4122.8	4778	4222	226	4688	4312	60	45	42	10	4452	4454	214	56	150	22	188	+0.5	0.2	415	574	5952
024.60.4500	4110	4778	4222	226	4688	4312	60	45	42	10	4452	4454	214	56	150	25	165	+0.5	0.2	471	652	6011
