11 Disember 2023Galas pusing jenis bebibir gear luaran ZZ-RK6-16E1Z
Ini adalah komponen mekanikal yang direka khusus untuk menyokong beban galas dan membenarkan gerakan putaran. Galas pusing jenis bebibir gear luaran biasanya terdiri daripada gelang dalam dan luar, elemen bergolek (seperti bola atau penggelek) dan pengedap. Ia digunakan secara meluas dalam pelbagai peralatan industri dan pembinaan, seperti jengkaut, kren menara, sistem penjejakan suria, dsb.
Dalam aplikasi praktikal, galas pusing bebibir gear luaran mempunyai banyak kelebihan. Pertama, reka bentuknya menjadikan peralatan lebih padat kerana gear dan bebibir terletak di luar sokongan, menjimatkan ruang. Kedua, disebabkan kewujudan bebibir, pemasangan dan penyelenggaraan menjadi agak mudah, meningkatkan kecekapan keseluruhan sistem. Selain itu, reka bentuk ini juga mempunyai kapasiti galas beban dan kestabilan yang tinggi, menjadikannya sesuai untuk pelbagai projek dan peralatan tugas berat.
Secara keseluruhan, reka bentuk galas pusing jenis bebibir gear luaran menyediakan penyelesaian yang boleh dipercayai untuk bidang kejuruteraan dan mekanikal, yang bukan sahaja memenuhi keperluan untuk sokongan dan pergerakan putaran, tetapi juga mempunyai fleksibiliti dan kebolehsuaian, menjadikannya komponen yang sangat diperlukan dalam banyak aplikasi kompleks.

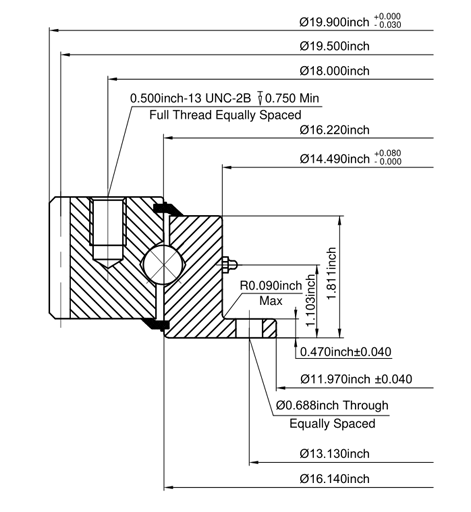

| Nombor Bahagian | ZZ-RK6-16E1Z |
| Pengilang Yang Berkenaan | KAYDON Galas |
| Sistem Ukuran | Inci |
| Pengenalan | Gear Luaran |
| Jenis | Bebola |
| Jenis Galas | Berbebibir |
| Keupayaan pengeluaran proses penuh kami dari bahan mentah (kosong) hingga produk siap melayani industri anda. | Galas Pusing |
| Untuk Arah Beban | Sentuhan Empat Titik |
| Diameter Dalam Gelang Dalam | 11.97" |
| Diameter Dalam Gelang Dalam Toleransi | -0.040" hingga +0.040" |
| Diameter Luar Gelang Luar | 19.9" |
| Diameter Luar Gelang Luar Toleransi | 0 hingga +0.03" |
| Diameter Dalam Pada Gelang Dalam | 14.49" |
| Diameter Dalam Pada Gelang Luar | 16.22" |
| Diameter Dalam Pada Gelang Luar Toleransi | 0 hingga +0.08" |
| Diameter Luar Pada Gelang Dalam | 16.14" |
| Ketinggian Keseluruhan Pemasangan Galas | 2.205" |
| Ketinggian Gelang Dalam | 1.811" |
| Ketinggian Gelang Luar | 1.811" |
| Bulatan Bolt Dalam Gelang Dalam | 13.13" |
| Bulatan Bolt Dalam Gelang Luar | 18" |
| Bilangan Lubang Dalam Gelang Dalam | 12 |
| Bilangan Lubang Dalam Gelang Luar | 8 |
| Diameter Pitch Gear | 19.5" |
| Pitch Diametral | 4 |
| Bilangan Gigi Gear | 78 |
| Beban Gigi Gear Maksimum Fz | 5560 lb |

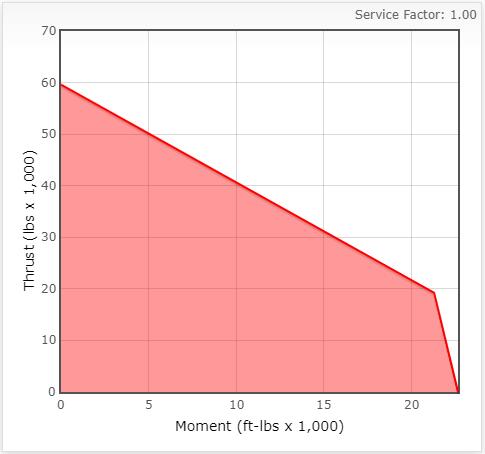

| Kadar Beban Momen | 22700 kaki-lb |
| Bahan Gelang | 42CRO atau 50MN |
| Bahan Bebola | 52100 Keluli Krom |
| Bahan Sangkar | Nilon atau Keluli Tahan Karat Siri 300 |
| Bahan Meterai | NBR |
| Berat | 72 lb |
