고정밀 크로스 롤러 설계

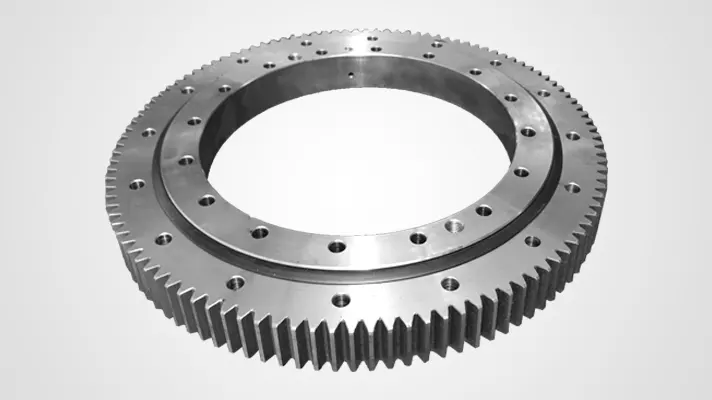

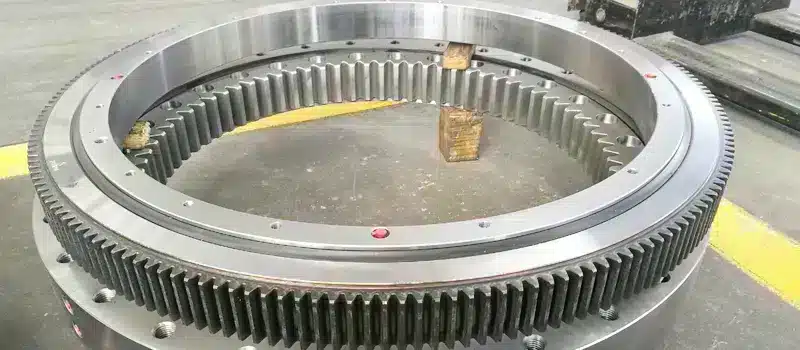

그 ZZ 단열 크로스 롤러 선회 베어링 뛰어난 안정성과 정밀도를 제공합니다. 그 90°로 교차 배열된 원통형 롤러 강성을 높이고 베어링이 다음을 처리할 수 있게 합니다. 축 방향, 반경 방향 및 경사 모멘트 하중을 동시에 . 이로 인해 다음에 적합합니다: 굴삭기, 크레인, 시추 장비 및 고소 작업 플랫폼 정밀 회전과 하중 지지 능력이 중요한 곳입니다.

			치수			고정 구멍						구조 크기					기어 데이터		외부 기어 데이터		내부 기어 데이터
코드		Curva	D (mm)	d (mm)	H (mm)	D 1 (mm)	D 2 (mm)	d n1 d n2 (mm)	d m1 d m2 (mm)	L (mm)	n	n 1	D 3 (mm)	d 1 (mm)	H 1 (mm)	h (mm)	b (mm)	m (mm)	d a (mm)	z	d a (mm)	z
11.25.500		1	602	398	75	566	434	18	M16	32	20	4	498	502	65	10	60	5 6	629 628.8	123 102	367 368.4	74 62
11.25.560		2	662	458	75	626	494	18	M16	32	20	4	558	562	65	10	60	5 6	689 688.8	135 112	427 428.4	86 72
11.25.630		3	732	528	75	696	564	18	M16	32	24	4	628	632	65	10	60	6 8	772.8 774.4	126 94	494.4 491.2	83 62
11.25.710		4	812	608	75	776	644	18	M16	32	24	4	708	712	65	10	60	6 8	850.8 854.4	139 104	572.4 571.2	96 72
11.28.800		5	922	678	82	878	722	22	M20	40	30	6	798	802	72	10	65	8 10	966.4 968	118 94	635.2 634	80 64
11.28.900		6	1022	778	82	978	822	22	M20	40	30	6	898	902	72	10	65	8 10	1062.4 1068	130 104	739.2 734	93 74
11.28.1000		7	1122	878	82	1078	922	22	M20	40	36	6	998	1002	72	10	65	10 12	1188 1185.6	116 96	824 820.8	83 69
11.28.1120		8	1242	998	82	1198	1042	22	M20	40	36	6	1118	1122	72	10	65	10 12	1298 1305.6	127 106	944 940.8	95 79
11.32.1250		9	1390	1110	91	1337	1163	26	M24	48	40	5	1248	1252	81	10	75	12 14	1449.6 1453.2	118 101	1048.8 1041.6	88 75
11.32.1400		10	1540	1260	91	1487	1313	26	M24	48	40	5	1398	1402	81	10	75	12 14	1605.6 1607.2	131 112	1192.8 1195.6	100 86
11.32.1600		11	1740	1460	91	1687	1513	26	M24	48	45	5	1598	1602	81	10	75	14 16	1817.2 1820.8	127 111	1391.6 1382.4	100 87
11.32.1800		12	1940	1660	91	1887	1713	26	M24	48	45	5	1798	1802	81	10	75	14 16	2013.2 2012.8	141 123	1573.6 1574.4	113 99
11.40.2000		13	2178	1825	112	2110	1891	33	M30	60	48	8	1997	2003	100	12	90	16 18	2268.8 2264.4	139 123	1734.4 1735.2	109 97
11.40.2240		14	2418	2065	112	2350	2131	33	M30	60	48	8	2237	2243	100	12	90	16 18	2492.8 2498.4	153 136	1990.4 1987.2	125 111
11.40.2500		15	2678	2325	112	2610	2391	33	M30	60	56	8	2497	2503	100	12	90	18 20	2768.4 2776	151 136	2239.2 2228	125 112
11.40.2800		16	2978	2625	112	2910	2691	33	M30	60	56	8	2797	2803	100	12	90	18 20	3074.4 3076	168 151	2527.2 2528	141 127
11.50.3150		17	3376	2922	134	3286	3014	45	M42	84	56	8	3147	3153	122	12	110	20 22	3476 3471.6	171 155	2828 2824.8	142 129
11.50.3550		18	3776	3322	134	3686	3414	45	M42	84	56	8	3547	3553	122	12	110	20 22	3876 3889.6	191 174	3228 3220.8	162 147
11.50.4000		19	4226	3772	134	4136	3864	45	M42	84	60	10	3997	4003	122	12	110	22 25	4329.6 4345	194 171	3660.8 3660	167 147
11.50.4500		20	4726	4272	134	4636	4364	45	M42	84	60	10	4497	4503	122	12	110	22 25	4835.6 4845	217 191	4166.8 4160	190 167

소형 및 강력

소형 설계는 강도를 희생하지 않고 좁은 공간에 맞습니다. 높은 강성은 무거운 하중이나 갑작스러운 충격에서 변형을 줄입니다. 다음과 같은 기계 트럭 크레인, 쉴드 터널링 머신 및 건설 굴삭기 베어링의 안정적인 성능 덕분에 더 효율적으로 작동합니다.

내구성 있는 재료 및 고급 가공

ZZ는 이 크로스 롤러 베어링을 다음 재료로 제조합니다. 고급 합금강 . 통해 단조, 담금질 및 정밀 연삭 , 베어링은 긴 피로 수명과 뛰어난 내마모성을 달성합니다. 최적화된 레이스웨이 형상은 균일한 하중 분포를 보장하여 응력 지점을 줄이고 서비스 수명을 연장합니다.

밀봉 및 유지보수

베어링은 다음을 특징으로 합니다: 고품질 밀봉 시스템 먼지, 진흙 및 습기를 차단합니다. 통합 윤활 채널은 유지보수를 쉽고 빠르게 만듭니다. 부드러운 회전이 긴 주기 동안 지속되어 가동 중단 시간을 줄입니다. 이 신뢰성은 ZZ 선회 베어링 다음 분야에서 연속 작동에 이상적입니다: 건설, 광업, 터널링 및 항만 장비 .

광범위한 응용 분야

그 크로스 롤러 베어링 지원합니다: 굴삭기, 크레인, 고소 작업 플랫폼, 쉴드 터널링 머신 및 항만 하역 장비 . 또한 다음에 적합합니다: 풍력 터빈 요 및 피치 시스템 , 정밀성과 안정성이 중요한 곳에서 엔지니어들은 이 베어링이 정확한 회전, 일관된 위치 지정, 장기적인 내구성을 제공할 것이라고 신뢰합니다.

ZZ 브랜드 신뢰성

ZZ 선회 베어링은 충족합니다 국제 품질 기준 . 엄격한 품질 관리와 수십 년의 제조 경험이 일관된 성능을 보장합니다. 전 세계 고객이 신뢰하는 ZZ 단열 크로스 롤러 선회 베어링 를 위한 긴 수명, 정밀성, 유지보수 비용 절감 중장비 응용 분야에서

요약

그 ZZ 단열 크로스 롤러 선회 베어링 결합합니다 정밀성, 내구성, 컴팩트한 디자인 . 크로스 롤러 구조는 다양한 하중 유형을 지지하며, 고품질 소재, 밀봉 시스템, 간편한 유지보수가 장기적 성능을 보장합니다. 이는 신뢰할 수 있는 솔루션을 제공합니다. 굴삭기, 크레인, 시추 장비, 터널링 머신, 풍력 에너지 시스템 .
