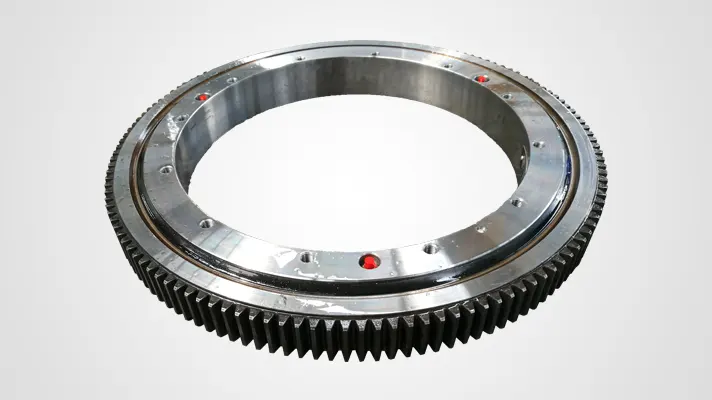

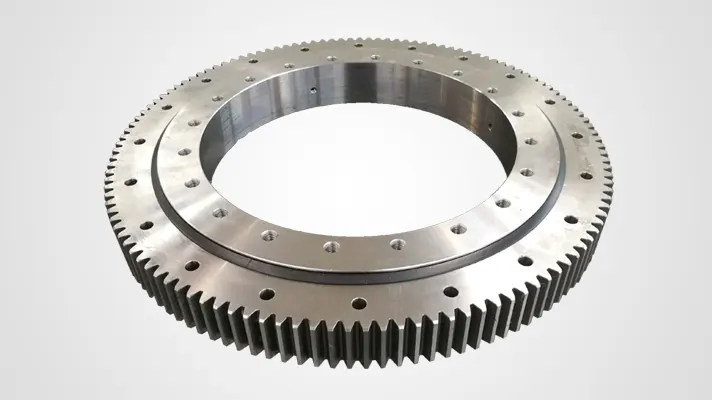

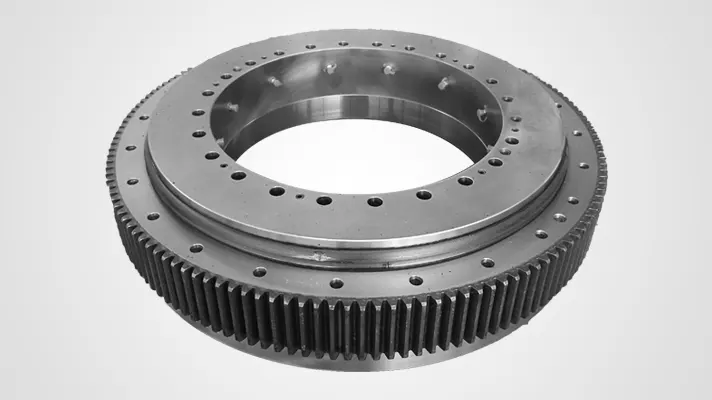

HJ 시리즈 선회 베어링의 내부 구름체는 롤러이며, 교차 설치됩니다. 조립 간극이 작고, 정밀도가 높으며, 안정적인 작동이 특징입니다. 시험 플랫폼, 군수품, 인공지능 분야에 널리 사용됩니다.

참고:

• n1은 윤활 구멍의 개수이며, 사용자가 윤활 구멍 위치를 지정할 수 있습니다.
• n-φ는 나사 구멍으로 변경될 수 있으며, 구멍 직경 M, 나사 깊이 2M입니다.
• 카탈로그에는 표준 제품이 있으며, 내경과 외경은 임의 공차입니다. 선회 베어링에 위치 결정 요구 사항이 있는 경우 부위와 공차를 알려주십시오.
• 이는 당사 제품의 표준 유형이며, 추가로 필요하시면 엔지니어에게 문의해 주십시오.

도면 번호 .			링 치수			장착 구멍 치수				기타 치수			기어 파라미터		External Gear			Internal Gear			무게	곡선
			OD	ID	전체 높이	외부 볼트 원 직경.	내부 볼트 원 직경.	장착 구멍 수	내부 볼트 직경.	그리스 니플 수	링 높이	상단 거리 외부/내부 링	치폭	Outer ring height difference	수정 계수	이끝	기어 수	수정 계수	이끝	기어 수
기어 없음	External Gear	Internal Gear	D (mm)	d (mm)	H （밀리미터）	D1 （밀리미터）	D2 （밀리미터）	n	Φ （밀리미터）	n1	H1 （밀리미터）	h （밀리미터）	b （밀리미터）	m	x	De （밀리미터）	Z	x	De （밀리미터）	Z	kg
HJB.20.625	HJW.20.625	HJN.20.625	725	525	80	685	565	18	18	3	68	12	60	5	+1.25	751.9	146	+0.35	498.8	101	100	1
HJB.20.625	HJW.20.625A	HJN.20.625A	725	525	80	685	565	18	18	3	68	12	60	6	+1.00	755.5	122	+0.35	496.7	84	100	1
HJB.20.720	HJW.20.720	HJN.20.720	820	620	80	780	660	18	18	3	68	12	60	6	+1.25	860.3	139	+0.35	586.6	99	120	2
HJB.20.720	HJW.20.720A	HJN.20.720A	820	620	80	780	660	18	18	3	68	12	60	8	+0.85	861.1	104	+0.35	582.3	74	120	2
HJB.30.820	HJW.30.820	HJN.30.820	940	705	95	893	749	24	20	4	83	12	70	6	+1.25	980.4	159	+0.35	664.5	112	210	3
HJB.30.820	HJW.30.820A	HJN.30.820A	940	705	95	893	749	24	20	4	83	12	70	10	+0.85	986.2	95	+0.35	658	67	210	3
HJB.30.880	HJW.30.880	HJN.30.880	1000	760	95	956	800	24	20	4	83	12	70	8	+1.0	1047.5	127	+0.35	718.2	91	230	4
HJB.30.880	HJW.30.880A	HJN.30.880A	1000	760	95	956	800	24	20	4	83	12	70	10	0.85	1046.3	101	+0.35	707.9	72	230	4
HJB.30.1020	HJW.30.1020	HJN.30.1020	1170	875	95	1120	930	24	22	4	80	15	70	8	+1.25	1219.3	148	+0.35	830.1	105	300	5
HJB.30.1020	HJW.30.1020A	HJN.30.1020A	1170	875	95	1120	930	24	22	4	80	15	70	10	+1.00	1219.2	118	+0.35	827.8	84	300	5
HJB.36.1220	HJW.36.1220	HJN.36.1220	1365	1075	120	1310	1130	36	24	6	105	15	90	10	+1.25	1424.9	138	+0.35	1027.8	104	450	6
HJB.36.1220	HJW.36.1220A	HJN.36.1220A	1365	1075	120	1310	1130	36	24	6	105	15	90	12	+0.85	1435.9	116	+0.35	1017.3	86	450	6
HJB.36.1250	HJW.36.1250	HJN.36.1250	1400	1090	120	1350	1150	36	26	6	105	15	90	10	+0.35	1443	143	+0.35	1037	105	520	7
HJB.36.1250	HJW.36.1250A	HJN.36.1250A	1400	1090	120	1350	1150	36	26	6	105	15	90	12	+0.85	1449.6	117	+0.35	1028.8	87	520	7
HJB.36.1435	HJW.36.1435	HJN.36.1435	1595	1278	120	1535	1335	36	26	6	105	15	90	12	+1.0	1655.5	134	+0.35	1221.2	103	610	8
HJB.36.1435	HJW.36.1435A	HJN.36.1435A	1595	1278	120	1535	1335	36	26	6	105	15	90	14	+0.85	1661.2	115	+0.35	1214.8	88	610	8
HJB.45.1540	HJW.45.1540	HJN.45.1540	1720	1360	140	1660	1420	42	26	6	122	18	110	12	+1.4	1780.8	144	+0.35	1293.1	109	732	9
HJB.45.1540	HJW.45.1540A	HJN.45.1540A	1720	1360	140	1660	1420	42	26	6	122	18	110	14	+1.0	1791.1	124	+0.35	1284.8	93	732	9
HJB.45.1700	HJW.45.1700	HJN.45.1700	1875	1525	140	1815	1585	42	29	6	122	18	110	14	+1.0	1945.4	135	+0.35	1452.7	105	844	10
HJB.45.1700	HJW.45.1700A	HJN.45.1700A	1875	1525	140	1815	1585	42	29	6	122	18	110	16	+1.0	1950.8	118	+0.35	1452.3	92	844	10
HJB.45.1880	HJW.45.1880	HJN.45.1880	2100	1665	160	2030	1740	48	32	6	140	20	118	14	+1.25	2189.8	152	+0.35	1592.6	115	1400	11
HJB.45.1880	HJW.45.1880A	HJN.45.1880A	2100	1665	160	2030	1740	48	32	6	140	20	118	18	+1.0	2194.6	118	+0.35	1579.9	89	1400	11
HJB.45.2115	HJW.45.2115	HJN.45.2115	2325	1900	160	2245	1980	48	32	6	140	20	115	16	+1.25	2406.5	146	+0.35	1804.1	114	1600	12
HJB.45.2115	HJW.45.2115A	HJN.45.2115A	2325	1900	160	2245	1980	48	32	6	140	20	115	20	+1.0	2418.4	117	+0.35	1795.4	91	1600	12
HJB.45.2370	HJW.45.2370	HJN.45.2370	2600	2146	180	2520	2220	48	32	6	158	22	130	18	+1.25	2707.3	146	+0.35	2065.6	116	2100	13
HJB.45.2370	HJW.45.2370A	HJN.45.2370A	2600	2145	180	2520	2220	48	32	6	158	22	130	22	+1.0	2704.4	119	+0.35	2040.9	94	2100	13
HJB.45.2600	HJW.45.2600	HJN.45.2600	2835	2365	180	2750	2450	54	36	6	158	22	130	18	+1.25	2941.7	159	+0.35	2263.5	127	2400	14
HJB.45.2600	HJW.45.2600A	HJN.45.2600A	2835	2365	180	2750	2450	54	36	6	158	22	130	22	+1.0	2946.9	130	+0.35	2260.8	104	2400	14
HJB.50.2820	HJW.50.2820	HJN.50.2820	3085	2555	200	3000	2640	54	36	6	178	22	150	20	+1.25	3188.4	155	+0.35	2455	124	3400	15
HJB.50.2820	HJW.50.2820A	HJN.50.2820A	3085	2555	200	3000	2640	54	36	6	178	22	150	25	+1.0	3198.4	124	+0.35	2444.1	99	3400	15
HJB.50.3120	HJW.50.3120	HJN.50.3120	3400	2840	200	3310	2930	54	36	6	178	22	150	22	+1.25	3507.2	155	+0.35	2722.5	125	4000	16
HJB.50.3120	HJW.50.3120A	HJN.50.3120A	3400	2840	200	3310	2930	54	36	6	178	22	150	25	+1.25	3509.6	136	+0.35	2719	110	4000	16
HJB.50.3580	HJW.50.3580	HJN.50.3580	3920	3240	240	3820	3340	60	40	6	218	22	190	22	+1.25	4036.1	179	+0.35	3118.4	143	6700	17
HJB.50.3580	HJW.50.3580A	HJN.50.3580A	3920	3240	240	3820	3340	60	40	6	218	22	190	25	+1.25	4035.6	157	+0.35	3118.8	126	6700	17
HJB.50.4030	HJW.50.4030	HJN.50.4030	4370	3690	240	4270	3790	66	40	6	218	22	190	22	+1.25	4520.6	201	+0.35	3558.3	163	7700	18
HJB.50.4030	HJW.50.4030A	HJN.50.4030A	4370	3690	240	4270	3790	66	40	6	218	22	190	28	+1.25	4522	157	+0.35	3549	128	7700	18
HJB.50.4540	HJW.50.4540	HJN.50.4540	4860	4210	240	4760	4310	72	40	6	218	22	190	22	+1.25	4983	222	+0.35	4042.2	185	8760	19
HJB.50.4540	HJW.50.4540A	HJN.50.4540A	4860	4210	240	4760	4310	72	40	6	218	22	190	30	+1.25	4992.9	162	+0.35	4042.4	136	8760	19
