Cuscinetti per tavole rotanti
Il cuscinetto per piattaforma girevole è un tipo di cuscinetto di grandi dimensioni con struttura speciale in grado di sopportare contemporaneamente carichi complessi come carico assiale, carico radiale e momento ribaltante. Generalmente, il cuscinetto per piattaforma girevole è dotato di fori di montaggio, olio lubrificante e dispositivo di tenuta che possono soddisfare i diversi requisiti di vari motori principali in diverse condizioni operative. D'altra parte, il cuscinetto per piattaforma girevole ha le caratteristiche di struttura compatta, facile guidare la rotazione, facile da installare e facile da manutenere, ecc. Il cuscinetto per piattaforma girevole è ampiamente utilizzato in grandi dispositivi rotanti come macchinari di sollevamento e trasporto, escavatori, macchinari per l'ingegneria edile, macchinari portuali, generazione di energia eolica, apparecchiature mediche, radar e lanciamissili.
Il cuscinetto per tavola girevole è un tipo di grande cuscinetto con struttura speciale in grado di sopportare carichi complessi come carico assiale, carico radiale e momento ribaltante allo stesso tempo.
| Nessun ingranaggio | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Disegno n. | Diametro esterno | Diametro interno | Altezza totale | Foro di montaggio dell'anello esterno | Foro di montaggio dell'anello interno diametro | Foro di montaggio numero | Diametro esterno dell'anello interno | Diametro interno dell'anello esterno | Altezza dell'anello esterno | Tooth No | |
| Distanza tra i centri delle piste di rotolamento | |||||||||||
| DL (mm) | Da (mm) | Di (mm) | H (mm) | La (mm) | Li (mm) | n | O (mm) | U (mm) | H1 (mm) | z | |
| 060.20.0414.500.01.1503 | 486 | 342 | 56 | 460 | 368 | 24 | 412.5 | 415.5 | 45.5 | _ | |
| 060.20.0544.500.01.1503 | 616 | 472 | 56 | 590 | 498 | 32 | 542.5 | 545.5 | 45.5 | _ | |
| 060.20.0644.500.01.1503 | 716 | 572 | 56 | 690 | 598 | 36 | 642.5 | 645.5 | 45.5 | _ | |
| 060.20.0744.500.01.1503 | 816 | 672 | 56 | 790 | 698 | 40 | 742.5 | 745.5 | 45.5 | _ | |
| 060.20.0844.500.01.1503 | 916 | 772 | 56 | 890 | 798 | 40 | 842.5 | 845.5 | 45.5 | _ | |
| 060.20.0944.500.01.1503 | 1016 | 872 | 56 | 990 | 898 | 44 | 942.5 | 945.5 | 45.5 | _ | |
| 060.20.1094.500.01.1503 | 1166 | 1022 | 56 | 1140 | 1048 | 48 | 1092.5 | 1095.5 | 45.5 | _ | |

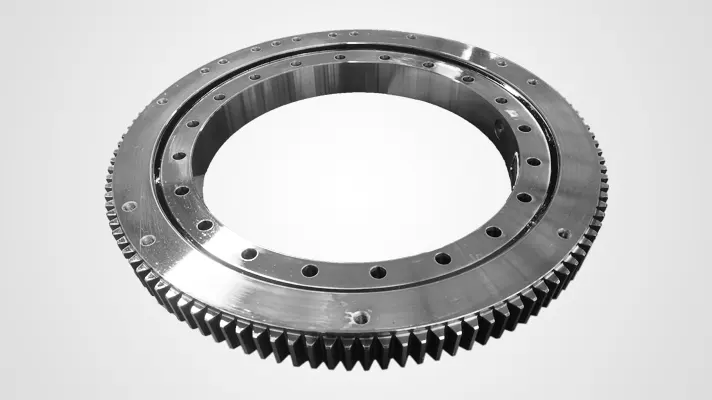

| Ingranaggio esterno | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Disegno n. | Diametro esterno | Diametro interno | Altezza totale | Foro di montaggio dell'anello esterno | Foro di montaggio dell'anello interno diametro | Foro di montaggio numero | Diametro esterno dell'anello interno | Diametro interno dell'anello esterno | Altezza dell'anello esterno | Tooth No | |
| Distanza tra i centri delle piste di rotolamento | |||||||||||
| DL (mm) | Da (mm) | Di (mm) | H (mm) | La (mm) | Li (mm) | n | O (mm) | U (mm) | H1 (mm) | z | |
| 061.20.0414.500.01.1503 | 504 | 342 | 56 | 455 | 368 | 20/24 | 412.5 | 415.5 | 45.5 | 99 | |
| 061.20.0544.500.01.1503 | 640.8 | 472 | 56 | 585 | 498 | 28/32 | 542.5 | 545.5 | 45.5 | 105 | |
| 061.20.0644.500.01.1503 | 742.8 | 572 | 56 | 685 | 598 | 32/36 | 642.5 | 645.5 | 45.5 | 122 | |
| 061.20.0744.500.01.1503 | 838.8 | 672 | 56 | 785 | 698 | 36/40 | 742.5 | 745.5 | 45.5 | 138 | |
| 061.20.0844.500.01.1503 | 950.4 | 772 | 56 | 885 | 798 | 36/40 | 842.5 | 845.5 | 45.5 | 117 | |
| 061.20.0944.500.01.1503 | 1046.4 | 872 | 56 | 985 | 898 | 40/44 | 942.5 | 945.5 | 45.5 | 129 | |
| 061.20.1094.500.01.1503 | 1198.4 | 1022 | 56 | 1135 | 1048 | 44/48 | 1092.5 | 1095.5 | 45.5 | 148 | |
| Ingranaggio interno | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Disegno n. | Diametro esterno | Diametro interno | Altezza totale | Foro di montaggio dell'anello esterno | Foro di montaggio dell'anello interno diametro | Foro di montaggio numero | Diametro esterno dell'anello interno | Diametro interno dell'anello esterno | Altezza dell'anello esterno | Tooth No | |
| Distanza tra i centri delle piste di rotolamento | |||||||||||
| DL (mm) | Da (mm) | Di (mm) | H (mm) | La (mm) | Li (mm) | n | O (mm) | U (mm) | H1 (mm) | z | |
| 062.20.0414.500.01.1503 | 486 | 326.5 | 56 | 460 | 375 | 24 | 415.5 | 412.5 | 45.5 | 67 | |
| 062.20.0544.500.01.1503 | 616 | 445.2 | 56 | 590 | 505 | 32 | 545.5 | 542.5 | 45.5 | 76 | |
| 062.20.0644.500.01.1503 | 716 | 547.2 | 56 | 690 | 605 | 36 | 645.5 | 642.5 | 45.5 | 93 | |
| 062.20.0744.500.01.1503 | 816 | 649.2 | 56 | 790 | 705 | 40 | 745.5 | 742.5 | 45.5 | 110 | |
| 062.20.0844.500.01.1503 | 916 | 737.6 | 56 | 890 | 805 | 40 | 845.5 | 842.5 | 45.5 | 94 | |
| 062.20.0944.500.01.1503 | 1016 | 841.6 | 56 | 990 | 905 | 44 | 945.5 | 942.5 | 45.5 | 107 | |
| 062.20.1094.500.01.1503 | 1166 | 985.6 | 56 | 1140 | 1055 | 48 | 1095.5 | 1092.5 | 45.5 | 125 | |
