Design a rulli incrociati di alta precisione

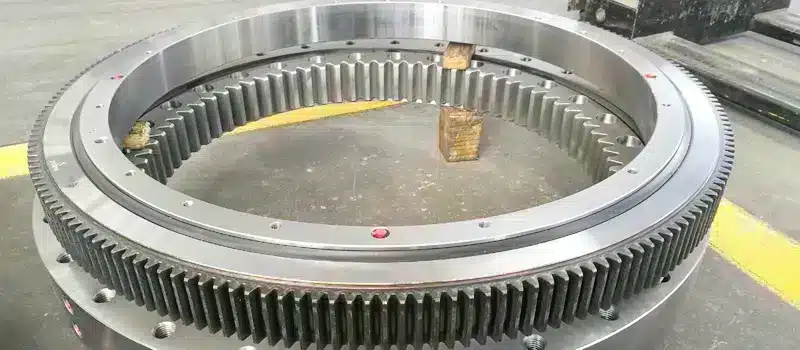

Il Cuscinetto di rotazione a rulli incrociati a fila singola ZZ fornisce stabilità e precisione eccezionali. Il suo rulli cilindrici disposti a 90° secondo uno schema incrociato aumentano la rigidità e consentono al cuscinetto di gestire carichi assiali, radiali e di momento ribaltante simultaneamente . Ciò lo rende adatto per escavatori, gru, impianti di perforazione e piattaforme di lavoro aeree dove la rotazione precisa e la capacità di carico sono fondamentali.

			Dimensions			Fori di fissaggio						I design sigillati proteggono da polvere, fango e acqua, mentre la lubrificazione interna garantisce un funzionamento regolare con una manutenzione minima. La struttura robusta mantiene la stabilità anche sotto carichi d'urto comuni nei macchinari per l'estrazione mineraria, l'edilizia o portuali.					Dati ingranaggio		Esterno dati ingranaggio		Interno dati ingranaggio
Code		Dati ingranaggio interno	D (mm)	d (mm)	H (mm)	D 1 (mm)	D 2 (mm)	d n1 d n2 (mm)	d m1 d m2 (mm)	L (mm)	n	n 1	D 3 (mm)	d 1 (mm)	H 1 (mm)	h (mm)	b (mm)	m (mm)	d a (mm)	z	d a (mm)	z
11.25.500		1	602	398	75	566	434	18	M16	32	20	4	498	502	65	10	60	5 6	629 628.8	123 102	367 368.4	74 62
11.25.560		2	662	458	75	626	494	18	M16	32	20	4	558	562	65	10	60	5 6	689 688.8	135 112	427 428.4	86 72
11.25.630		3	732	528	75	696	564	18	M16	32	24	4	628	632	65	10	60	6 8	772.8 774.4	126 94	494.4 491.2	83 62
11.25.710		4	812	608	75	776	644	18	M16	32	24	4	708	712	65	10	60	6 8	850.8 854.4	139 104	572.4 571.2	96 72
11.28.800		5	922	678	82	878	722	22	M20	40	30	6	798	802	72	10	65	8 10	966.4 968	118 94	635.2 634	80 64
11.28.900		6	1022	778	82	978	822	22	M20	40	30	6	898	902	72	10	65	8 10	1062.4 1068	130 104	739.2 734	93 74
11.28.1000		7	1122	878	82	1078	922	22	M20	40	36	6	998	1002	72	10	65	10 12	1188 1185.6	116 96	824 820.8	83 69
11.28.1120		8	1242	998	82	1198	1042	22	M20	40	36	6	1118	1122	72	10	65	10 12	1298 1305.6	127 106	944 940.8	95 79
11.32.1250		9	1390	1110	91	1337	1163	26	M24	48	40	5	1248	1252	81	10	75	12 14	1449.6 1453.2	118 101	1048.8 1041.6	88 75
11.32.1400		10	1540	1260	91	1487	1313	26	M24	48	40	5	1398	1402	81	10	75	12 14	1605.6 1607.2	131 112	1192.8 1195.6	100 86
11.32.1600		11	1740	1460	91	1687	1513	26	M24	48	45	5	1598	1602	81	10	75	14 16	1817.2 1820.8	127 111	1391.6 1382.4	100 87
11.32.1800		12	1940	1660	91	1887	1713	26	M24	48	45	5	1798	1802	81	10	75	14 16	2013.2 2012.8	141 123	1573.6 1574.4	113 99
11.40.2000		13	2178	1825	112	2110	1891	33	M30	60	48	8	1997	2003	100	12	90	16 18	2268.8 2264.4	139 123	1734.4 1735.2	109 97
11.40.2240		14	2418	2065	112	2350	2131	33	M30	60	48	8	2237	2243	100	12	90	16 18	2492.8 2498.4	153 136	1990.4 1987.2	125 111
11.40.2500		15	2678	2325	112	2610	2391	33	M30	60	56	8	2497	2503	100	12	90	18 20	2768.4 2776	151 136	2239.2 2228	125 112
11.40.2800		16	2978	2625	112	2910	2691	33	M30	60	56	8	2797	2803	100	12	90	18 20	3074.4 3076	168 151	2527.2 2528	141 127
11.50.3150		17	3376	2922	134	3286	3014	45	M42	84	56	8	3147	3153	122	12	110	20 22	3476 3471.6	171 155	2828 2824.8	142 129
11.50.3550		18	3776	3322	134	3686	3414	45	M42	84	56	8	3547	3553	122	12	110	20 22	3876 3889.6	191 174	3228 3220.8	162 147
11.50.4000		19	4226	3772	134	4136	3864	45	M42	84	60	10	3997	4003	122	12	110	22 25	4329.6 4345	194 171	3660.8 3660	167 147
11.50.4500		20	4726	4272	134	4636	4364	45	M42	84	60	10	4497	4503	122	12	110	22 25	4835.6 4845	217 191	4166.8 4160	190 167

Compatto e Robusto

Il design compatto si adatta a spazi ridotti senza sacrificare la resistenza. L'elevata rigidità riduce la deformazione sotto carichi pesanti o urti improvvisi. Macchinari come gru su autocarro, frese per gallerie ed escavatori per costruzioni operano in modo più efficiente grazie alle prestazioni stabili del cuscinetto.

Materiali Durevoli e Lavorazione Avanzata

ZZ produce questo cuscinetto a rulli incrociati da acciaio legato di alta qualità . Attraverso forgiatura, tempra e rettifica di precisione , il cuscinetto raggiunge una lunga vita a fatica e un'eccellente resistenza all'usura. La geometria ottimizzata delle piste di rotolamento garantisce una distribuzione uniforme del carico, riducendo i punti di stress e prolungando la durata operativa.

Tenuta e Manutenzione

Il cuscinetto è dotato di sistemi di tenuta di alta qualità per bloccare polvere, fango e umidità. I canali di lubrificazione integrati rendono la manutenzione facile e veloce. La rotazione fluida continua per lunghi cicli, riducendo i tempi di fermo. Questa affidabilità rende il cuscinetto orientabile ZZ ideale per il funzionamento continuo in attrezzature per costruzioni, miniere, gallerie e portuali .

Ampie Applicazioni

Il cuscinetto a rulli incrociati supporta escavatori, gru, piattaforme aeree, frese per gallerie e attrezzature per la movimentazione portuale . Si adatta anche a sistemi di imbardata e passo delle turbine eoliche , where precision and stability are crucial. Engineers trust the bearing to deliver accurate rotation, consistent positioning, and long-term durability.

, dove precisione e stabilità sono fondamentali. Gli ingegneri si affidano al cuscinetto per garantire rotazione accurata, posizionamento costante e durata a lungo termine.

Affidabilità del Marchio ZZ I cuscinetti orientabili ZZ soddisfano gli standard di qualità internazionali . Un controllo qualità rigoroso e decenni di esperienza produttiva garantiscono prestazioni costanti. Clienti in tutto il mondo si affidano a cuscinetti orientabili a rulli incrociati a fila singola ZZ per lunga durata, precisione e costi di manutenzione ridotti

nelle applicazioni per macchinari pesanti.

Il Cuscinetto di rotazione a rulli incrociati a fila singola ZZ Riepilogo combina precisione, durata e design compatto . La sua disposizione a rulli incrociati supporta molteplici tipi di carico, mentre materiali di alta qualità, sistemi di tenuta e manutenzione semplice garantiscono prestazioni a lungo termine. Offre una soluzione affidabile per .
