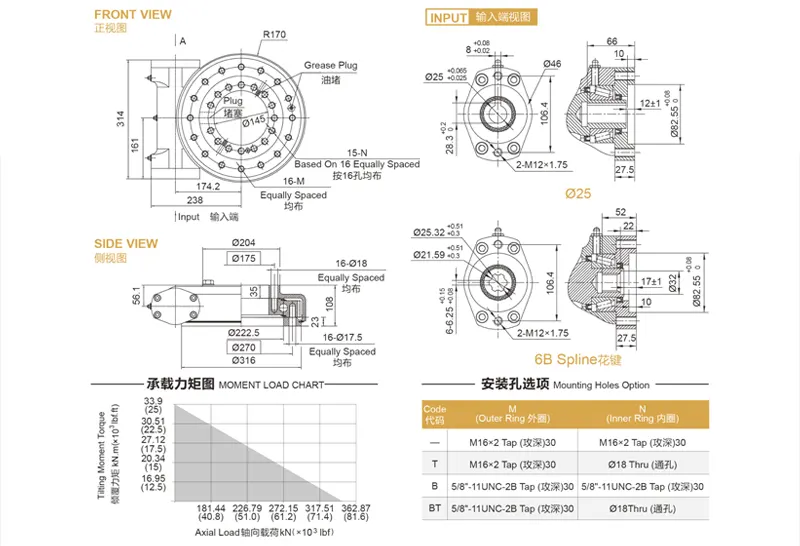

Ingranaggio a vite senza fine per azionamento di rotazione SE9
L'ingranaggio a vite senza fine per azionamento di rotazione SE9 è un componente critico utilizzato in applicazioni che richiedono movimento rotatorio con coppia elevata e precisione. Di solito è costituito da una vite senza fine e una corona di rotazione, consentendo un movimento rotatorio fluido e controllato. Il modello SE9 è progettato per applicazioni medio-pesanti, offrendo una soluzione robusta e affidabile per settori come sistemi di inseguimento solare, gru e turbine eoliche. Il meccanismo a vite senza fine garantisce un alto rapporto di riduzione, fornendo un'eccellente moltiplicazione della coppia e un controllo preciso del movimento. Il suo alloggiamento chiuso protegge i componenti interni dagli agenti ambientali, migliorando la durata e riducendo i requisiti di manutenzione. Con la capacità di gestire carichi sia radiali che assiali, l'ingranaggio a vite senza fine per azionamento di rotazione SE9 è una scelta versatile ed efficiente per varie applicazioni industriali e ingegneristiche.
| Modello | Coppia in uscita | Momento di ribaltamento Coppia | Coppia di tenuta | Rapporto di trasmissione | Inseguimento Precisione | Peso |
| SE9 | 6.5 KN.m | 33.9 KN.m | 38.7 KN.m | 61:1 | 0.17° | 49kg |
| SE9 | 4794 lbf.ft | 25×10³ lbf.ft | 29×10³ lbf.ft | 61:1 | 0.17° | 49kg |
A Il nostro con un ingranaggio a vite senza fine è un meccanismo compatto e potente utilizzato per ottenere un movimento rotatorio in varie applicazioni. Ecco una panoramica:
Giunto di rotazione:
- Definizione: Un giunto di rotazione è un dispositivo composto da un ingranaggio a vite senza fine, una ruota dentata e altri componenti che consentono il movimento rotatorio.
- Componenti: Include tipicamente un alloggiamento, un cuscinetto di rotazione, un albero a vite senza fine, un ingranaggio e talvolta un motore elettrico o idraulico.
- Funzione: Converte il movimento assiale in movimento radiale, consentendo la rotazione di carichi pesanti con precisione.
Ingranaggio a vite senza fine:
- Definizione: Un ingranaggio a vite senza fine è un sistema di ingranaggi composto da una vite senza fine (un ingranaggio a forma di vite) e una ruota elicoidale (simile a una ruota dentata cilindrica).
- Meccanismo: La vite senza fine ingrana con la ruota elicoidale, facendo girare la ruota. Questa configurazione offre un elevato rapporto di riduzione e può gestire carichi di coppia elevati.
Vantaggi:
- Autobloccante: Il design può impedire il movimento retrogrado dell'ingranaggio, migliorando la sicurezza.
- Design compatto: Adatto per applicazioni dove lo spazio è limitato.
- Funzionamento fluido: Offre un funzionamento fluido e silenzioso rispetto ad altri tipi di ingranaggi.
Applicazioni:
- Attrezzature edili: Gru, escavatori e piattaforme aeree.
- Energia rinnovabile: Inseguitori solari e turbine eoliche.
- Macchinari industriali: Robotica, nastri trasportatori e sistemi di movimentazione materiali.
- Militare: Sistemi d'arma e antenne radar.
Vantaggi dei giunti di rotazione con ingranaggi a vite senza fine:
- Elevata capacità di carico: Può gestire efficacemente carichi sia assiali che radiali.
- Precisione e controllo: Offre un posizionamento preciso e un controllo del movimento.
- Durabilità: progettato per resistere ad ambienti ostili e un uso intensivo.
- Versatilità: Può essere personalizzato per varie applicazioni e requisiti operativi.
