Cuscinetto orientabile a sfere a quattro punti di contatto a fila singola
29 settembre 2018Cuscinetto orientabile Serie Leggera
Il cuscinetto di orientamento leggero include principalmente l'anello esterno e l'anello interno, gli ingrassatori, la fascia di tenuta, i distanziali, il tappo di carico e il perno conico. Le caratteristiche: l'anello interno e l'anello esterno sono entrambi a forma di L; la superficie laterale dell'anello è dotata di un ingrassatore, le sfere in acciaio sono assemblate tra l'anello esterno e l'anello interno in un unico insieme. Ogni sfera è separata da un distanziale, le sfere in acciaio e i distanziali vengono installati tramite il tappo di carico e il perno conico per proteggere il movimento delle sfere.
Nota: La superficie di montaggio del cuscinetto di orientamento leggero deve soddisfare la planarità e la durezza specificate. Per requisiti speciali personalizzati, si prega contattare il mio ingegnere . Allo stesso tempo, forniremo una soluzione più completa e mirata.

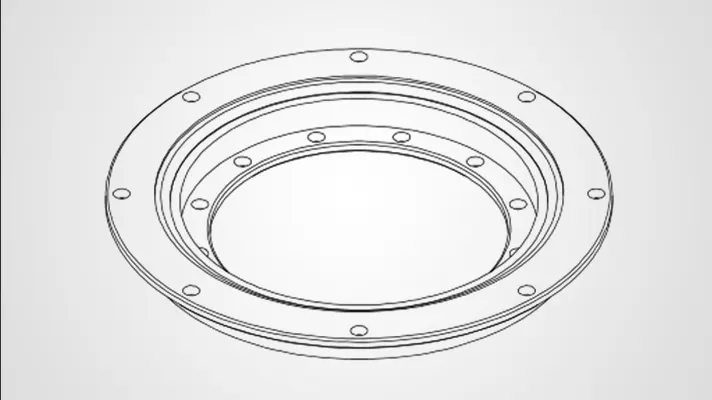

Senza ingranaggio
I cuscinetti di orientamento leggeri sono progettati con un focus sul design compatto e la riduzione del peso, rendendoli ideali per applicazioni dove i vincoli di spazio e le considerazioni sul peso sono cruciali. Nonostante la loro costruzione leggera, questi cuscinetti mostrano una notevole capacità di carico, supportando carichi assiali, radiali e di momento. La loro precisione e controllo li rendono adatti per applicazioni che richiedono un movimento rotatorio preciso e controllato.
Nota:
- n1 è il numero di fori di lubrificazione; l'utente può specificare la posizione dei fori di lubrificazione.
- n-φ può essere modificato in fori filettati, diametro del foro M, profondità della filettatura 2M.
- Nel catalogo sono presenti prodotti standard, con diametri interno ed esterno a tolleranze casuali. Se esiste un requisito di posizionamento per il cuscinetto orientabile, indicare il punto e la tolleranza.
- Si tratta di un tipo standard dei nostri prodotti; per ulteriori esigenze, contattare l'ingegnere.
Senza ingranaggio
Disegno n.
Distanza  centro  pista
Peso
Diametro  esterno
Diametro  interno
Altezza  totale
Foro  montaggio  anello  esterno
Foro  montaggio  anello  interno
Numero  fori  montaggio
Diametro  del  foro  bullone
Numero  fori  montaggio
Foro  montaggio  anello  interno
Differenza  altezza  interna
Differenza  altezza  anello  esterno
Ingranaggio
Modulo
Dente
n.
Dente
larghezza
Normale
carico
Massimo
carico
Cuscinetto
gioco
D
L
(mm)
kg
D
a
(mm)
D
i
(mm)
H
(mm)
L
a
(mm)
L
i
(mm)
na
B/M
(mm)
ni
B/M
(mm)
H
u
(mm)
H
o
(mm)
d
(mm)
m
(mm)
z
b
(mm)
(KN)
(KN)
assiale
(mm)
radiale
(mm)
230.20.0400.013
Grafico⑤
Typ 21/520.0
414
23.4
518
304
56
490
332
8
18
12
18
10.5
10.5
_
_
_
_
_
_
≤0.5
≤0.5
230.20.0500.013
Grafico⑥
Typ 21/650.0
544
31
648
434
56
620
462
10
18
14
18
10.5
10.5
_
_
_
_
_
_
≤0.5
≤0.5
230.20.0600.013
Grafico⑦
Typ 21/750.0
644
36.4
748
534
56
720
562
12
18
16
18
10.5
10.5
_
_
_
_
_
_
≤0.5
≤0.5
230.20.0700.013
Grafico⑧
Typ 21/850.0
744
42.8
848
634
56
820
662
12
18
16
18
10.5
10.5
_
_
_
_
_
_
≤0.5
≤0.5
230.20.0800.013
Grafico⑨
Typ 21/950.0
844
47.8
948
734
56
920
762
14
18
18
18
10.5
10.5
_
_
_
_
_
_
≤0.5
≤0.5
230.20.0900.013
Grafico⑩
Typ 21/1050.0
944
53.1
1048
834
56
1020
862
16
18
20
18
10.5
10.5
_
_
_
_
_
_
≤0.5
≤0.5
230.20.1000.013
Grafico⑪
Typ 21/1200.0
1094
61.9
1198
984
56
1170
1012
16
18
20
18
10.5
10.5
_
_
_
_
_
_
≤0.5
≤0.5

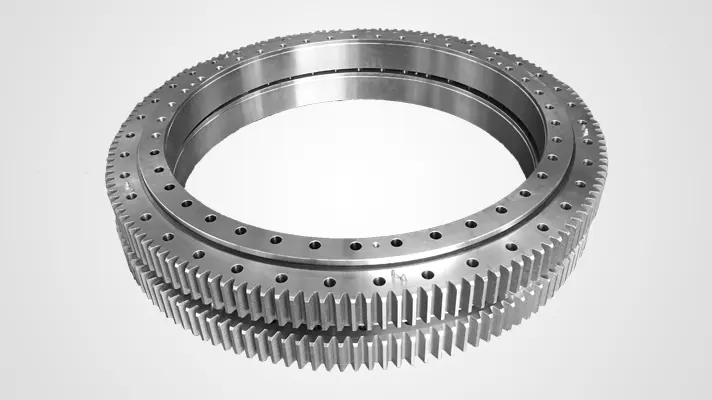

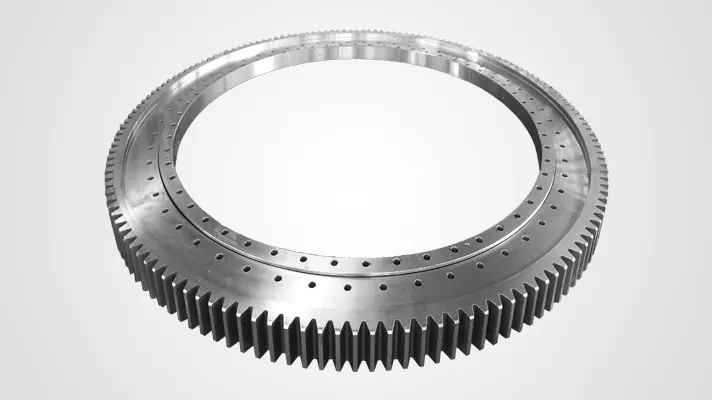

Ingranaggio esterno
Ingranaggio esterno
Disegno n.
Distanza  centro  pista
Peso
Diametro  esterno
Diametro  interno
Altezza  totale
Foro  montaggio  anello  esterno
Foro  montaggio  anello  interno
Numero  fori  montaggio
Diametro  del  foro  bullone
Numero  fori  montaggio
Foro  montaggio  anello  interno
Differenza  altezza  interna
Differenza  altezza  anello  esterno
Ingranaggio
Modulo
N.  denti
Larghezza  dente
Carico  normale
Carico  massimo
D
L
(mm)
kg
D
a
(mm)
D
i
(mm)
H
(mm)
L
a
(mm)
L
i
(mm)
na
B/M
(mm)
ni
B/M
(mm)
H
u
(mm)
H
o
(mm)
d
(mm)
m
(mm)
z
b
(mm)
(KN)
(KN)
231.20.0400.013
Grafico⑤
Tipo 21/520.1
414
29.3
504
304
56
455
332
10
M12
12
18
10.5
_
495
5
99
45.5
11.75
23.5
231.20.0500.013
Grafico⑥
Tipo 21/650.1
544
39.5
640.8
434
56
585
462
14
M12
14
18
10.5
_
630
6
105
45.5
14.2
28.4
231.20.0600.013
Grafico⑦
Tipo 21/750.1
644
47.6
742.8
534
56
685
562
16
M12
16
18
10.5
_
732
6
122
45.5
14.2
28.4
231.20.0700.013
Grafico⑧
Tipo 21/850.1
744
53.5
838.8
634
56
785
662
18
M12
16
18
10.5
_
828
6
138
45.5
18.93
37.86
231.20.0800.013
Grafico⑨
Tipo 21/950.1
844
65.1
950.4
734
56
885
762
18
M12
18
18
10.5
_
936
8
117
45.5
18.93
37.86
231.20.0900.013
Grafico⑩
Tipo 21/1050.1
944
69.6
1046.4
834
56
985
862
20
M12
20
18
10.5
_
1032
8
129
45.5
18.93
37.86
231.20.1000.013
Grafico⑪
Tipo 21/1200.1
1094
83
1198.4
984
56
1135
1012
22
M12
20
18
10.5
_
1184
8
148
45.5
18.93
37.86

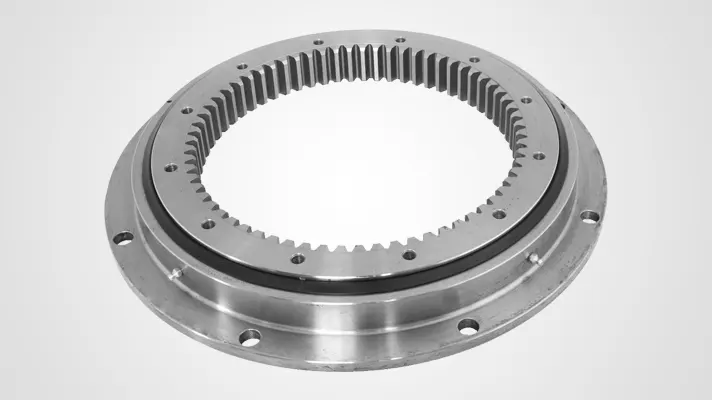

Ingranaggio interno
Ingranaggio interno
Disegno n.
Distanza  centro  pista
Peso
Diametro  esterno
Diametro  interno
Altezza  totale
Foro  montaggio  anello  esterno
Foro  montaggio  anello  interno
Numero  fori  montaggio
Diametro  del  foro  bullone
Numero  fori  montaggio
Foro  montaggio  anello  interno
Differenza  altezza  interna
Differenza  altezza  anello  esterno
Ingranaggio
Modulo
Dente
n.
Dente
larghezza
Normale
carico
Massimo
carico
Cuscinetto
gioco
D
L
(mm)
kg
D
a
(mm)
D
i
(mm)
H
(mm)
L
a
(mm)
L
i
(mm)
n
a
B/M
(mm)
n
i
B/M
(mm)
H
u
(mm)
H
o
(mm)
d
(mm)
m
(mm)
z
b
(mm)
(KN)
(KN)
assiale
(mm)
radiale
(mm)
232.20.0400.013
Grafico⑤
Tipo 21/520.2
414
27.1
518
326.5
56
490
375
8
18
12
M12
10.5
_
335
5
67
45.5
13.54
27.08
≤0.5
≤0.5
232.20.0500.013
Grafico⑥
Tipo 21/650.2
544
36.9
648
445.2
56
620
505
10
18
16
M12
10.5
_
456
6
76
45.5
16
32
≤0.5
≤0.5
232.20.0600.013
Grafico⑦
Tipo 21/750.2
644
43.7
748
547.2
56
720
605
12
18
18
M12
10.5
_
558
6
93
45.5
15.62
31.24
≤0.5
≤0.5
232.20.0700.013
Grafico⑧
Tipo 21/850.2
744
51.1
848
649.2
56
820
705
12
18
20
M12
10.5
_
660
6
110
45.5
15.32
30.64
≤0.5
≤0.5
232.20.0800.013
Grafico⑨
Tipo 21/950.2
844
61.6
948
737.6
56
920
805
14
18
20
M12
10.5
_
752
8
94
45.5
20.8
41.6
≤0.5
≤0.5
232.20.0900.013
Grafico⑩
Tipo 21/1050.2
944
65.8
1048
841.6
56
1020
905
16
18
22
M12
10.5
_
856
8
107
45.5
20.49
40.98
≤0.5
≤0.5
232.20.1000.013
Grafico⑪
Tipo 21/1200.2
1094
80.7
1198
985.6
56
1170
1055
16
18
24
M12
10.5
_
1000
8
125
45.5
20.16
40.32
≤0.5
≤0.5
